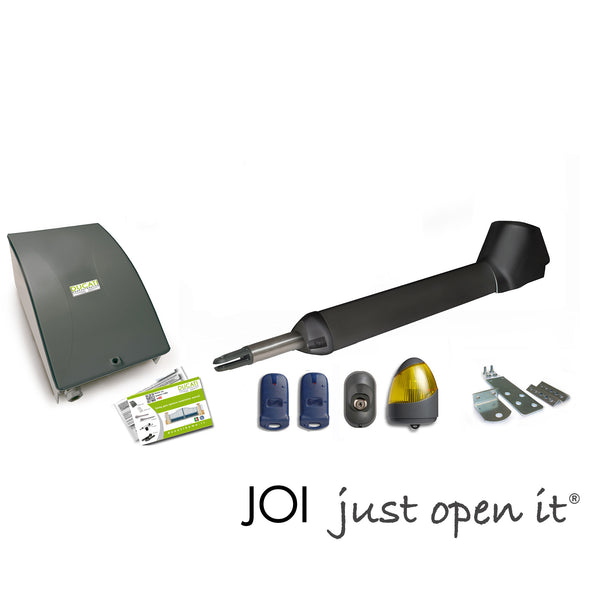

SW7000T MONO

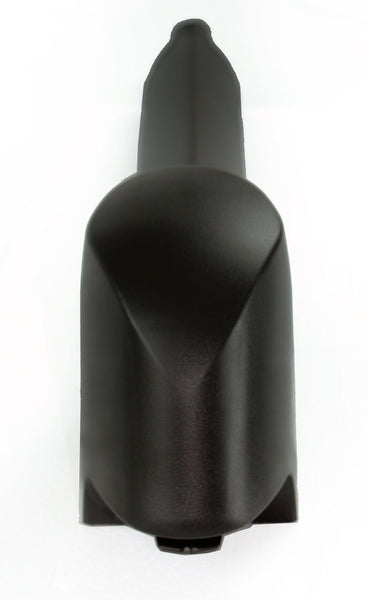

• 1 Stück SW400T - 400mm Hub 12V 60W elektromekanisch selbsthemmender Antrieb mit 1 m Kabel H05RN-F 2 x 1mmq geliefert
• 1 Set Befestigungsplatten

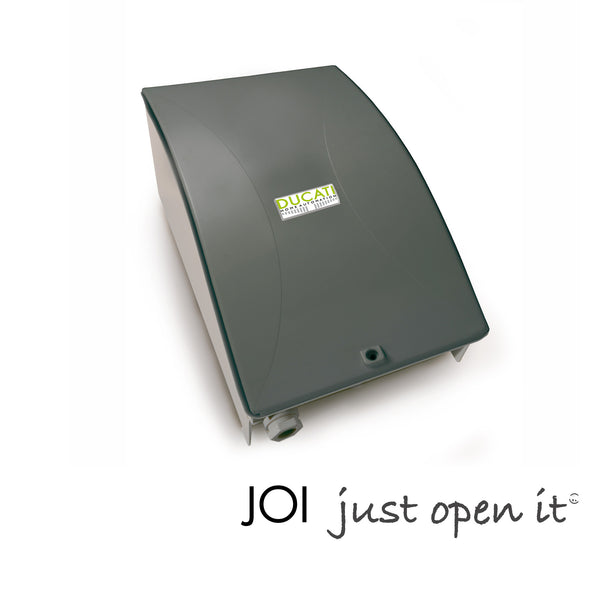

• 1 Stück Kontrol 7855 - Motorsteuerung Gehäuse mit Platine Modell CTH42, Ringkerntransformator, integrierten Funkempfänger und Antennenkabel

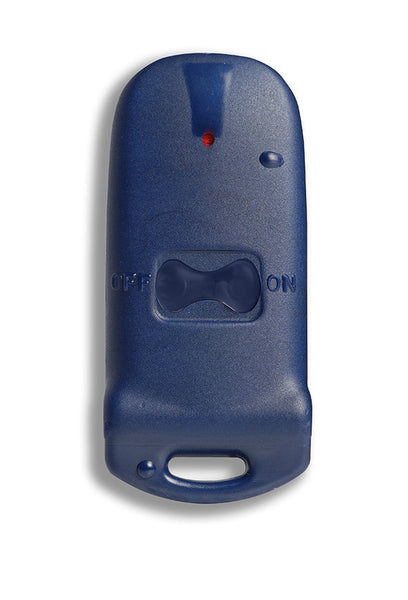

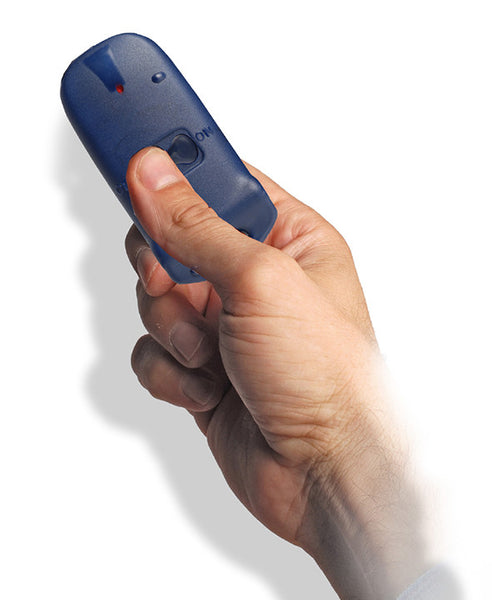

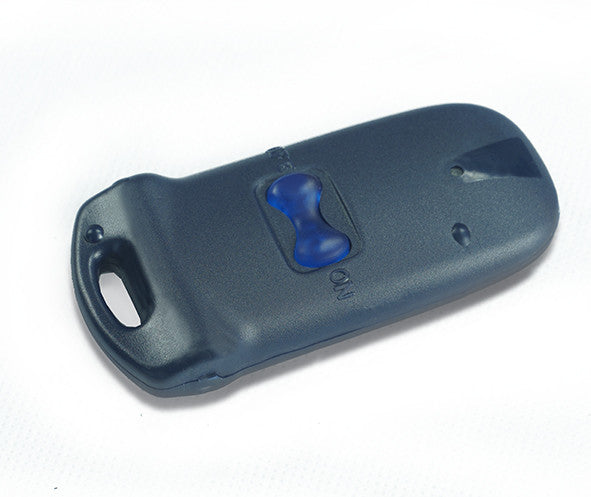

• 2 Stück 6203Roll - 2 Kanäle Handsender 433 Mhz. Ducati rolling Code. Reichweite: ca. 50 m

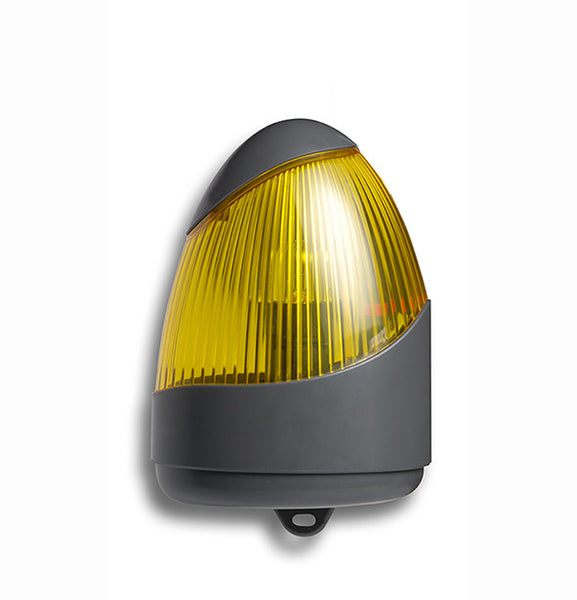

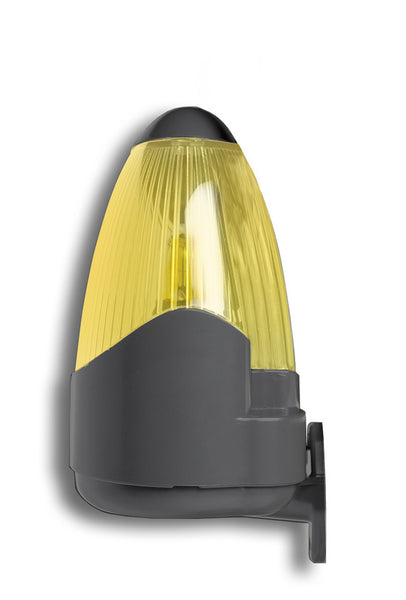

• 1 Stück HC7500 - 12V Blinklicht

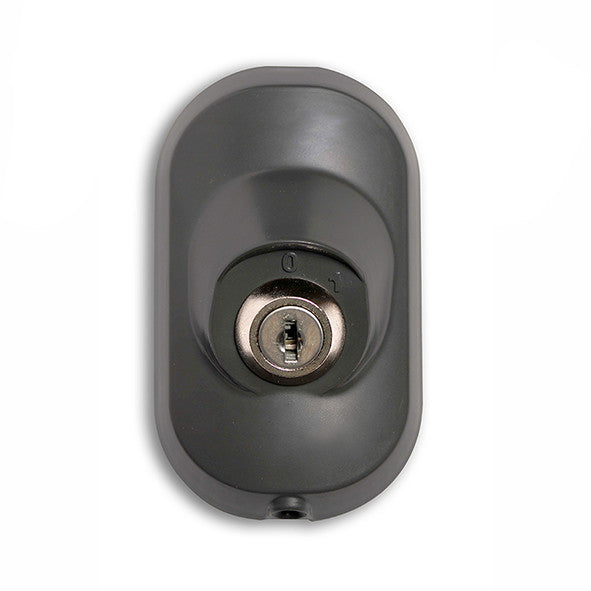

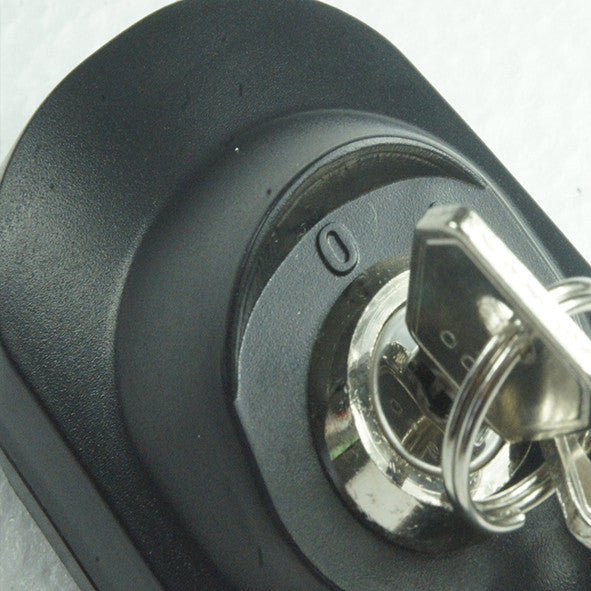

• 1 Stück SW5000 -Schlüsseltaster
• 1 Stück Notentriegelungsschlüssel
• 1 StückMontageanleitung Deutsch
• 1 Stück Warnschild

• Ideal für eine sichere, schnelle und einfache Installation
• Auf Wunsch lässt sich der Drehtorantrieb auch per GSM* steuern. Kompatibel mit dem DUCATI GSM Modul (*nicht im Lieferumfang enthalten)
• Bietet 2 Arbeitsmodus: "Schritt/Schritt" (1 Puls zum Öffnen, 1 Puls zum Schließen) oder mit Automatische Schließen mit einstellbare Pausenzeit 1-100 Sekunden
• Einstellung der Motorleistung / Empfindlichkeit bei Hindernis.
• Elektronische Hinderniserkennung: stoppt das Drehtor automatisch, sobald es auf ein Hindernis trifft und schützt so Personen und Gegenstände im Fahrbereich des Tores. Gemäß EN 13241 &12453
• Fußgängerfunktion: ermöglicht eine Teilöffnung des Drehtores, um Fußgänger passieren zu lassen
  Diese Funktion kann per Fernbedienung oder drahtgebundener Steuerung gesteuert werden (zB durch einen Schlüsselschalter)
• Kompatibel mit Notfall-Batterien bei Stromausfall mit Hinzufügung des Moduls CMBAT* (*nicht im Lieferumfang enthalten)
• Steuereinheit mit integriertem Batteriefach Gehäuse: kann jede 12V-Batterie bis auf maximale Abmessung passen: 9cm x 15cm x 9,5cm h
• kompatibel Elektroschloss 12V ac. Achtung: Elektroschloss ist nicht erforderlich, aber für Flügel länger als 2,8m empfohlen. Dieser Öffner ist kompatibel mit 12V Wechselstrom -Elektroschloss (WARNUNG: Falls der Öffner von der Reservebatterie angetrieben wird, muss die Elektroschloss einen Booster haben, um den Gleichstrom in Wechselstrom umzuwandeln)
• Einfache Selbstlagerung der Fernbedienungen durch Drücken einer Taste

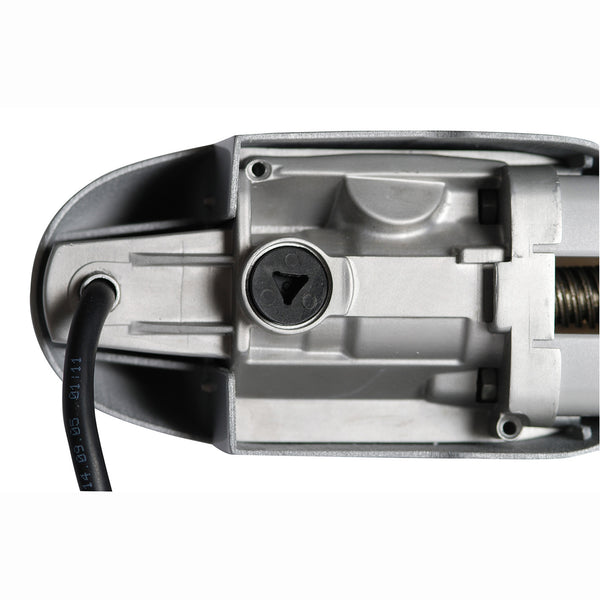

• Inklusive Notentriegelung Schlüssel zur manuellen Bedienung bei Stromausfall
• Möglichkeit der Verbindung eines externen zeitgesteuerten Licht (Beispiel: Gartenlicht)
• Made in Italy - Alle Komponenten werden im Unternehmen hergestellt, um hohe Qualität und Zuverlässigkeit zu garantieren.
• Kundendienst und Unterstützung direkt vom Hersteller ohne Vermittler, um eine schnelle und sofortige Lösung für jeden Bedarf zu bieten.
• CE-Konformität: Produkt zertifiziert auf allen Punkten der aktuellen europäischen Vorschriften. NEMKO/ INTERTEK/ TÜV Testberichte und Zertifikate auf Anfrage erhältlich
• Völlig im Haus entworfene Software und Hardware konzentrieren sich auf den Niedrig Energieverbrauch und die Aufmerksamkeit auf die absolute Zuverlässigkeit mit innovativen Komponenten der neuesten Generation als unser hochwertiger Funkempfänger-Hybrid
• Ducati beschließt, Ringkerntransformator nur zu verwenden, um maximale Zuverlässigkeit und Sicherheit durch Überspannungen und ESD zu erreichen. Unser Standard 230V-50Hz Transformator ist auch in Version 110V / 60Hz erhältlich.

Antrieb SW400T Technische Daten

HINWEIS: Der Stellantrieb stoppt durch amperometrisches Erkennungssystem: Es erfordert daher, dass mechanische Bodenanschläge installiert werden müssen, um den Torflügel in der offenen und geschlossenen Position zu stoppen.

NEU ! FC version bietet Endanschlag verstellbar für Tor AUF im Antrieb.

FC-Version sind mit integrierten mechanischen Endanschläge für die offene Flügelposition gekennzeichnet, damit man die Bodenanschläge für die offene Flügelposition, meist lästige und gefährliche Stolperfallen, vermeidet sein können.

CTH42 PLATINE Technische Daten

Hier klicken SW400T Um das Installationsdiagramm des Antrieb herunterzuladen

Hier klicken CTH42 Um das Schaltplan der elektronischen Karte herunterzuladen

Hier klicken Um die allgemeine Bedienungsanleitungherunterzuladen

6203Roll Um das Fernbedienungsanweisungen herunterzuladen
