SW7000

Previous Product | Next Product

CHOOSE PRODUCT VARIANT

€ 289.00EUR

Preise zzgl.22% IVA und Versandkosten Die Versandkosten hängen von der Lieferadresse und Artikel Gewicht Kurzvorschau Versandkosten: Deutschland / Österreich = ca (€12 - €24)

Grundmodell Stellantriebe mit Standardsteuerung
für Kleine Drehtore mit 2 Flügeln max. 1,8m /150 kg pro Flügel, die sich nach innen öffnen mit leichten und gut ausbalancierten Flügeln
Elektromechanisch 12V DC Torantrieb mit 400 mm Hub
Krafteinstellung, Kompatibel mit Not-Akku*, Fußggängerfunktion: ermöglicht eine Teilöffnung des Drehtores
ENERGIEEINSPARUNG. Stand-by Stromaufnahme: nur 0,009 A
FC-Version mit 2 integrierten mechanischen Endschaltern

2-flügelig Torantrieb Set für doppelflügelige Tore mit eine Gesamtbreite von max. 4m und einem max. Gewicht von 400 kg (bis 2m und 200kg Je. Flügel).

Dieser Toröffner bietet erweiterte Option, aber sehr einfach zu installieren. Einfache Installation, Ideal für kleine und leichte Toren die nach Innen öffnen.

Kompatibel mit der Verwendung von optionalen Fotozellen.

DUCO SAFE
Der Torantrieb sowie die Motorsteuerung entspricht den aktuellen EU-Normen für kraftbetätigte Tore nach DIN EN12453 und EN12445
SELF LOCK -Selbstverriegelungstechnik
Selbsthemmende Antriebsspindel.Die Antriebe halten die Tore bei Auf und Zu an den Anschlag gedrückt, somit sind keine Windgeräusche möglich
Eine äußerst massive Spindel in Verbindung mit einer großzügig dimensionierten Spindelmuffe aus Hostaform sind Garanten für einen langen zuverlässigen Betrieb. Durch die selbsthemmenden Eigenschaften der Spindel steigt der Schutz gegen unerlaubtes Aufdrücken des Tores und die sonst notwendigen E-Schlösser für die Endlagen können entfallen

GARANTIE Bei unseren Produkten handelt es sich um EU-Neuware mit 2 Jahren Garantie ab Kaufsdatum !

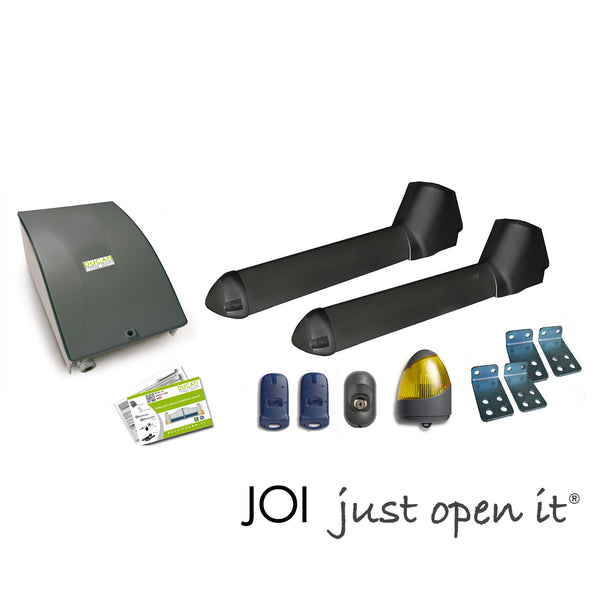

2 Stück SW400 - 400mm Hub 12V 60W elektromekanisch selbsthemmender Antrieb mit 1 m Kabel H05RN-F 2 x 1mmq geliefert
1 Set Befestigungsplatten

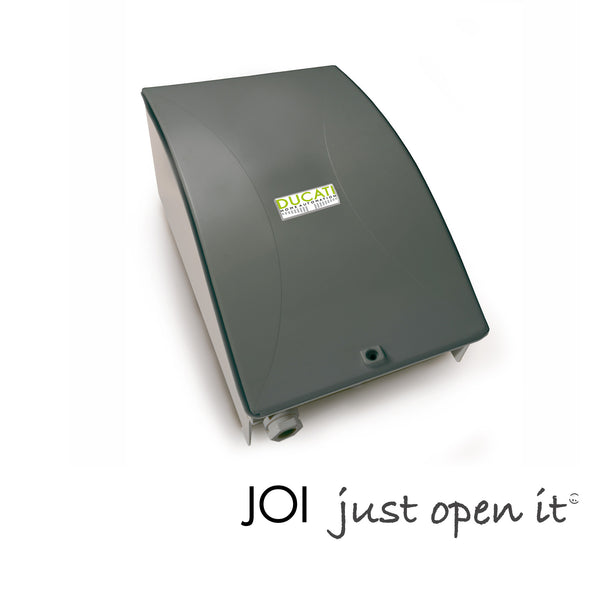

1 Stück Kontrol 7855 - Motorsteuerung Gehäuse mit Platine Modell CTH42, Ringkerntransformator, integrierten Funkempfänger und Antennenkabel

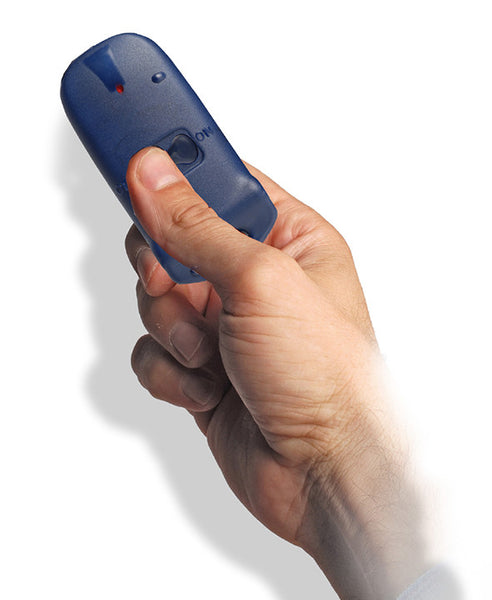

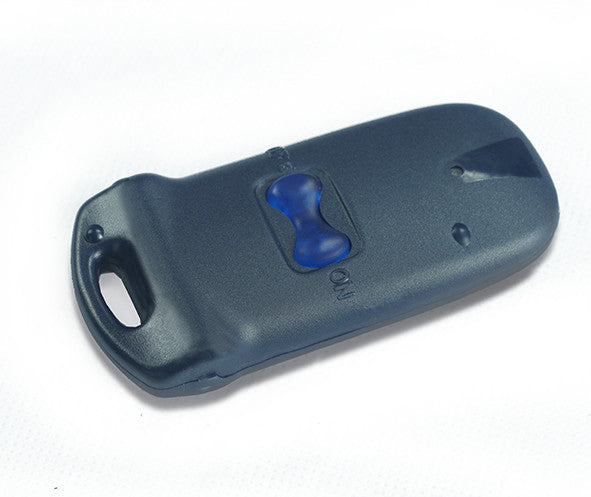

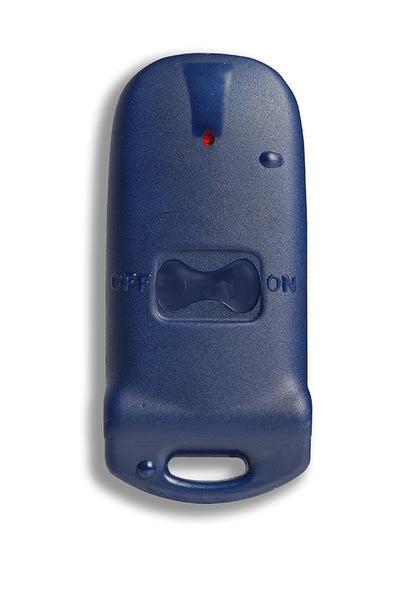

2 Stück 6203Roll - 2 Kanäle Handsender 433 Mhz. Ducati rolling Code. Reichweite: ca. 50 m

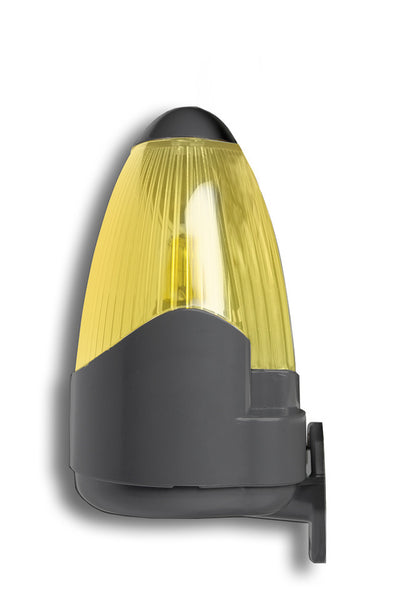

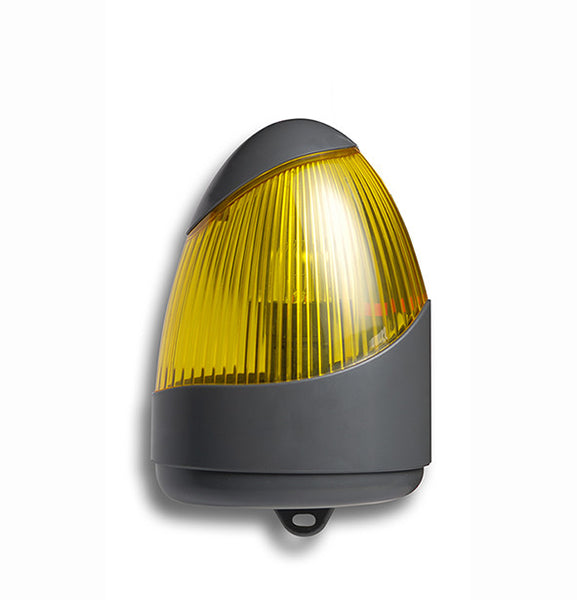

1 Stück HC7500 - 12V Blinklicht

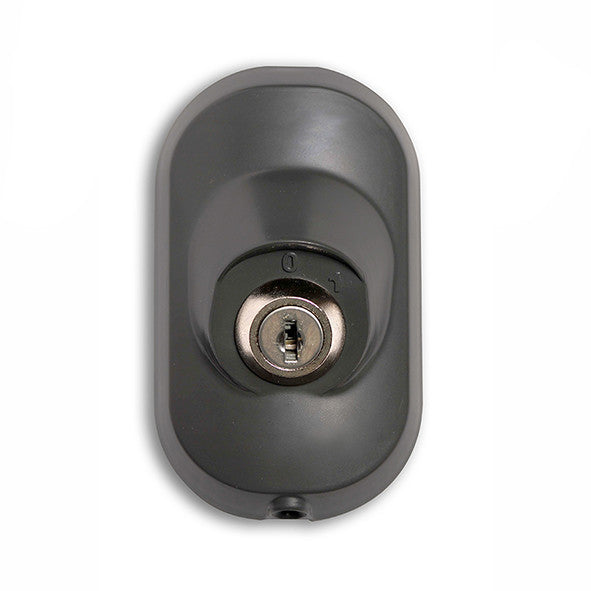

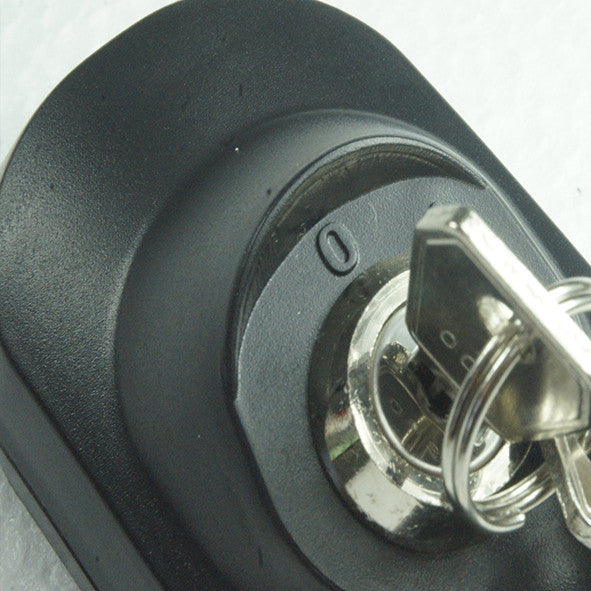

1 Stück SW5000 -Schlüsseltaster
1 Stück Notentriegelungsschlüssel
1 StückMontageanleitung Deutsch
1 Stück Warnschild

Ideal für eine sichere, schnelle und einfache Installation
Auf Wunsch lässt sich der Drehtorantrieb auch per GSM* steuern. Kompatibel mit dem DUCATI GSM Modul (*nicht im Lieferumfang enthalten)
Bietet 2 Arbeitsmodus: "Schritt/Schritt" (1 Puls zum Öffnen, 1 Puls zum Schließen) oder mit Automatische Schließen mit einstellbare Pausenzeit 1-100 Sekunden
Einstellung der Motorleistung / Empfindlichkeit bei Hindernis.
Elektronische Hinderniserkennung: stoppt das Drehtor automatisch, sobald es auf ein Hindernis trifft und schützt so Personen und Gegenstände im Fahrbereich des Tores. Gemäß EN 13241 &12453
Fußgängerfunktion: ermöglicht eine Teilöffnung des Drehtores, um Fußgänger passieren zu lassen
Diese Funktion kann per Fernbedienung oder drahtgebundener Steuerung gesteuert werden (zB durch einen Schlüsselschalter)
Kompatibel mit Notfall-Batterien bei Stromausfall mit Hinzufügung des Moduls CMBAT* (*nicht im Lieferumfang enthalten)
Steuereinheit mit integriertem Batteriefach Gehäuse: kann jede 12V-Batterie bis auf maximale Abmessung passen: 9cm x 15cm x 9,5cm h
kompatibel Elektroschloss 12V ac. Achtung: Elektroschloss ist nicht erforderlich, aber für Flügel länger als 2,8m empfohlen. Dieser Öffner ist kompatibel mit 12V Wechselstrom -Elektroschloss (WARNUNG: Falls der Öffner von der Reservebatterie angetrieben wird, muss die Elektroschloss einen Booster haben, um den Gleichstrom in Wechselstrom umzuwandeln)
Einfache Selbstlagerung der Fernbedienungen durch Drücken einer Taste
Inklusive Notentriegelung Schlüssel zur manuellen Bedienung bei Stromausfall
Möglichkeit der Verbindung eines externen zeitgesteuerten Licht (Beispiel: Gartenlicht)
Made in Italy - Alle Komponenten werden im Unternehmen hergestellt, um hohe Qualität und Zuverlässigkeit zu garantieren.
Kundendienst und Unterstützung direkt vom Hersteller ohne Vermittler, um eine schnelle und sofortige Lösung für jeden Bedarf zu bieten.
CE-Konformität: Produkt zertifiziert auf allen Punkten der aktuellen europäischen Vorschriften. NEMKO/ INTERTEK/ TÜV Testberichte und Zertifikate auf Anfrage erhältlich
Völlig im Haus entworfene Software und Hardware konzentrieren sich auf den Niedrig Energieverbrauch und die Aufmerksamkeit auf die absolute Zuverlässigkeit mit innovativen Komponenten der neuesten Generation als unser hochwertiger Funkempfänger-Hybrid
Ducati beschließt, Ringkerntransformator nur zu verwenden, um maximale Zuverlässigkeit und Sicherheit durch Überspannungen und ESD zu erreichen. Unser Standard 230V-50Hz Transformator ist auch in Version 110V / 60Hz erhältlich.

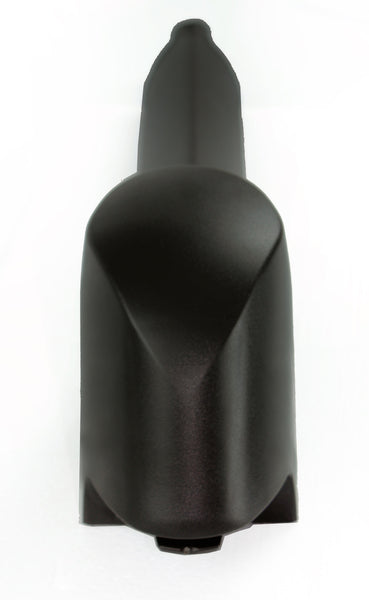

Antrieb SW400 Technische Daten

Betriebsspannung	12V
Leistung	60W
max. Drehmoment	1200N
Nutzhub	400mm
Hubgeschwindigkeit (cm/sek)	1,5 cm/sec
Telescopisch	-
Dauereinsatz	intensive Nutzung keine Grenzen
Temperaturbereich	-20°C/+50°C
max. Flügellänge (kleiner natürlich immer möglich !)	2m Jeder flügel
max. Flügelgewicht (weniger natürlich immer möglich !)	200kg Jeder flügel
Maximaler Öffnungswinkel	120°
Automatische Flügel Blockierung	√ selbsthe- mmender Spindel- Flügel- torantrieb

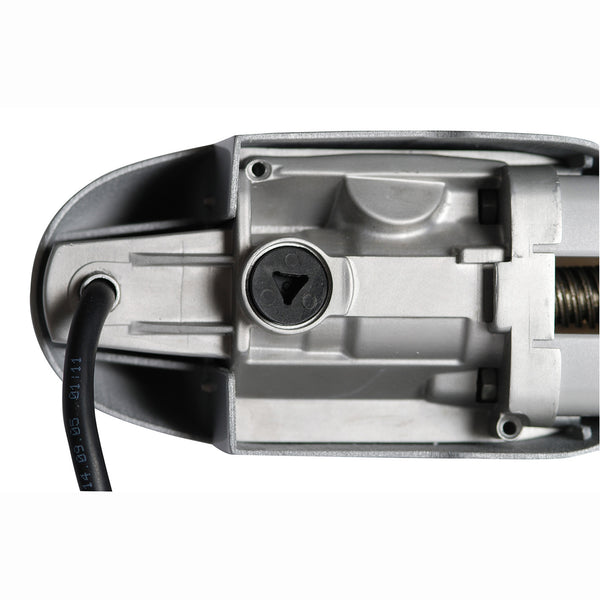

Manuelle Notfall Entriegelung	√ Durch dreieckigen Schlüssel
Kompatibel mit Tor nach außen	-

HINWEIS: Der Stellantrieb stoppt durch amperometrisches Erkennungssystem: Es erfordert daher, dass mechanische Bodenanschläge installiert werden müssen, um den Torflügel in der offenen und geschlossenen Position zu stoppen.

NEU ! FC version bietet Endanschlag verstellbar für Tor AUF und ZU im Antrieb.

FC-Version sind mit integrierten mechanischen Endanschläge für die offene und geschlossene Flügelposition gekennzeichnet, damit man die Bodenanschläge für die offene Flügelposition, meist lästige und gefährliche Stolperfallen, vermeidet sein können.

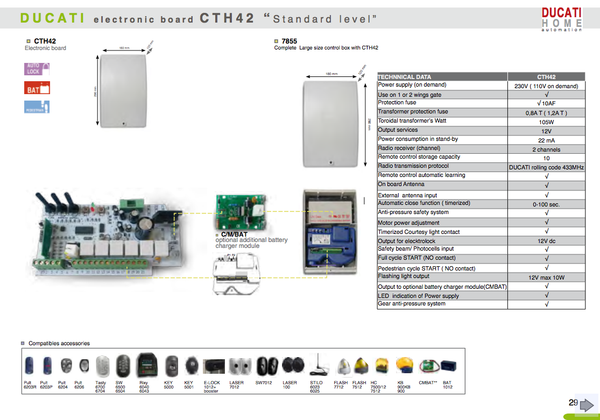

CTH42 PLATINE Technische Daten

Hauptstromversorgung	230-240V /50-60Hz Im Gehäuse der Steuerung ist der Trafo verbaut welcher die Betriebss- pannung
Ringkerntransformator	105W
Sicherung	√10AF
Ringkerntransformator Sicherung	0,8AT (1,2AT for 110V)
Nutzung am Tor mit 1 oder 2 Flügel	√
Ausgang Spannungsversor- gung für externe Geräte	12V
Verbrauch in stand-by	12mA
Funkempfänger	2 Kanäle (1 für volle Zyklusöff- nung,1 für Fußgänge- röffnung)
Speicherplätze für Handsender	10
Protokoll Funkübertragung	DUCATI rolling code
Frequenz	433,92MHz
Selbstlernende Fernbedienung	√
Antenne Kabel auf der Platine	√
Ausgang für externe Antenne	√
Automatische Schließfunktion	√ mit einstellbarer zeit 1-100 sec.
Schritt / Schritt Arbeitsmodus	√ 1 Puls zum Öffnen 1 Puls zum Schließen
Motorleistung Einste- llung	√ Durch Drehen des Potentio- meters im Uhrzeiger- sinn erhöhen Sie die Motorlei- stung und verringern die Hinderniser- kennung
DUCO SAFE Sicherheitssystem gegen Druck. In Übereinstimmung mit den EU Normen EN13241 / EN12453	ampero- metrischen Hinderniser- kennung (Stop)
In Übereinstimmung mit den EU-CE-Normen	√
Ausgang für zeitbestimmte Hilfsbeleuchtung (60 sek.)	√ max 10W 12V lampe
Blinkeraus- gangklemmen	√ 12V max 10W Blinkt schnell beim Schließen, blinkt langsam beim Öffnen
Ausgangsk- lemmen für Elektroschloss	√ ac 12V
Eingangskontakt (NC) für lichtschranken	√ NC Normaler- weise geschlo- ssener Kontakt Lichtsch- ranke nur bei Zulauf
Vollzyklus-START- Eingangklemmen	√ NO Normaler- weise geoffener Kontakt
Fußgängerzyklus START Eingangklemmen	√ NO Normaler- weise geoffener Kontakt
Ausgang für CMBAT Akku-Ladegerät- Management- Modul (benötigt um eine Notfallbatterie zu verbinden)	√

Hier klicken SW400 Um das Installationsdiagramm des Antrieb herunterzuladen

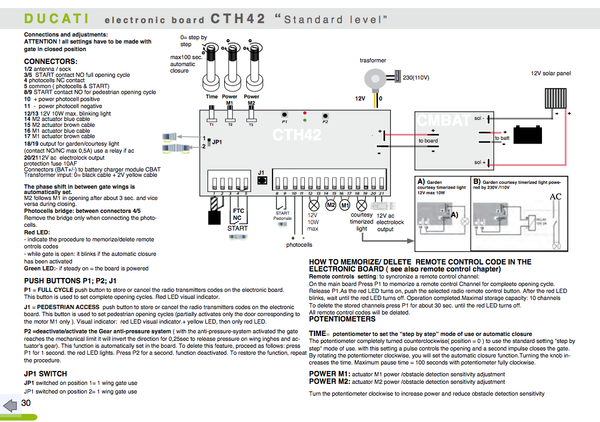

Hier klicken CTH42 Um das Schaltplan der elektronischen Karte herunterzuladen

Hier klicken Um die allgemeine Bedienungsanleitungherunterzuladen

6203Roll Um das Fernbedienungsanweisungen herunterzuladen
