HC812-400 SOLAR

Previous Product | Next Product

CHOOSE PRODUCT VARIANT

€ 559.00EUR

Preise zzgl.22% IVA und Versandkosten Die Versandkosten hängen von der Lieferadresse und Artikel Gewicht Kurzvorschau Versandkosten: Deutschland / Österreich = ca (€12 - €24)

Das klassischste Weltweit meistverkauft seit über 25 Jahren in Solarbetriebene Version

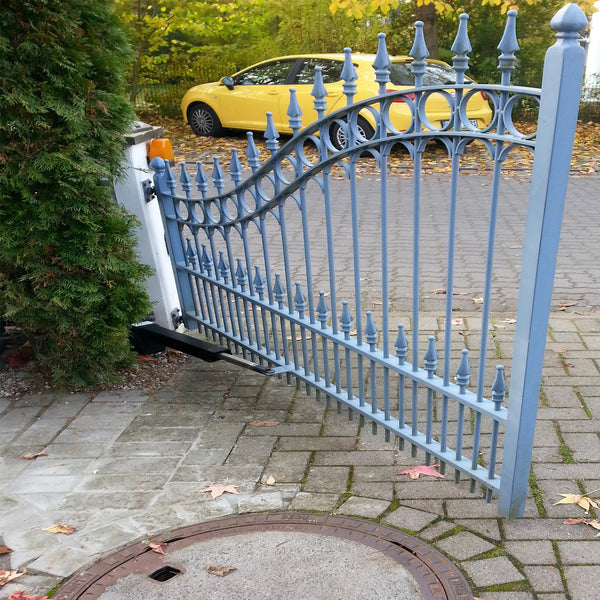

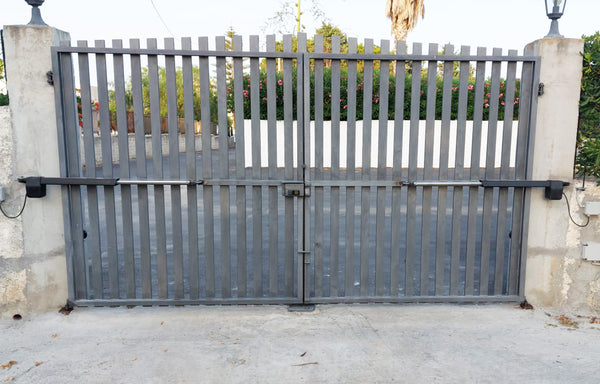

für Drehtore mit 2 Flügeln max. 3,5m /350 kg pro Flügel
zuverlässig, es bietet völlige Unabhängigkeit vom Stromnetz. bis zu 50 Manöverzyklen pro Tag

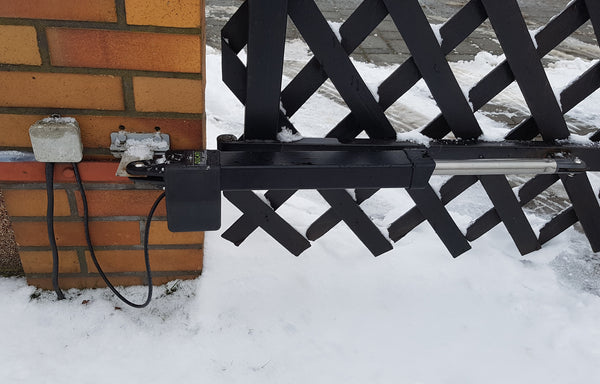

Kompatibel mit nach innen und nach außen öffnendem Tor

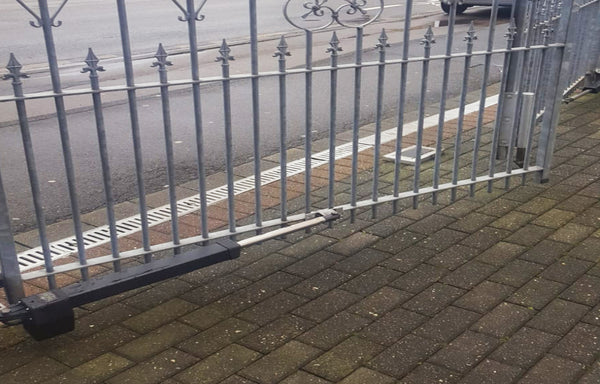

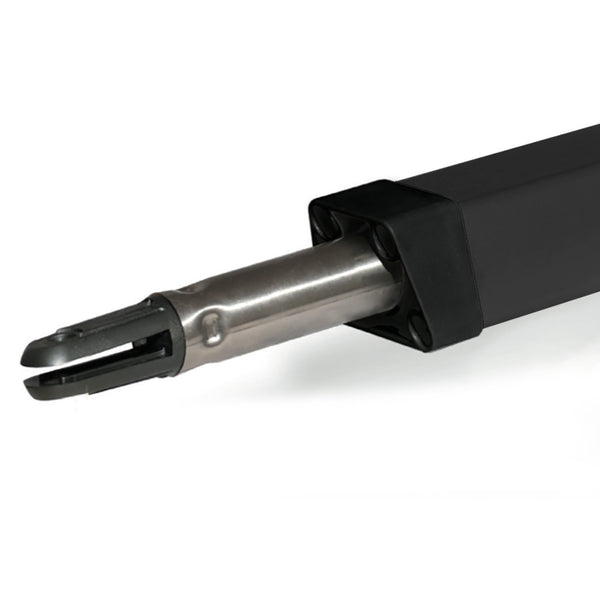

Teleskop-Elektromechanisch 12V DC Torantrieb mit 400 mm Hub
Krafteinstellung, Fußggängerfunktion von handsender: ermöglicht eine Teilöffnung des Drehtores
ENERGIEEINSPARUNG. Stand-by Stromaufnahme: nur 0,012 A
FC-Version mit 1 integriertem mechanischen Endschalter

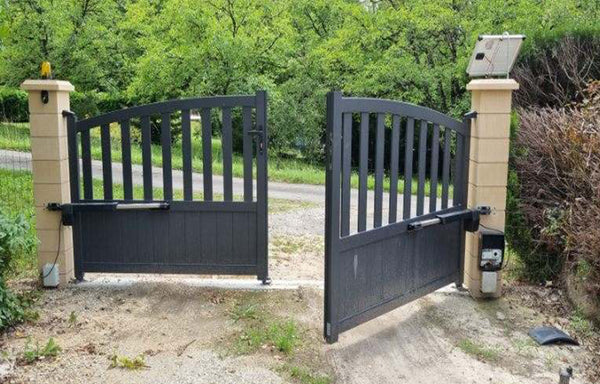

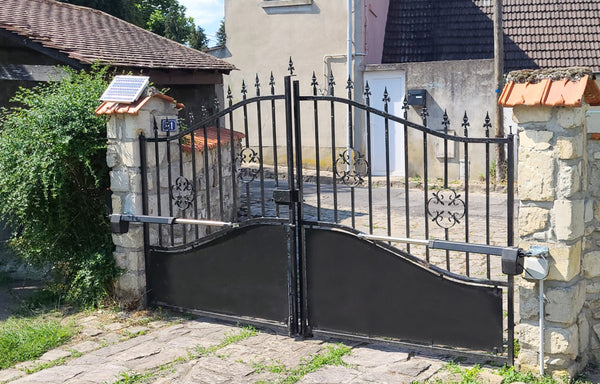

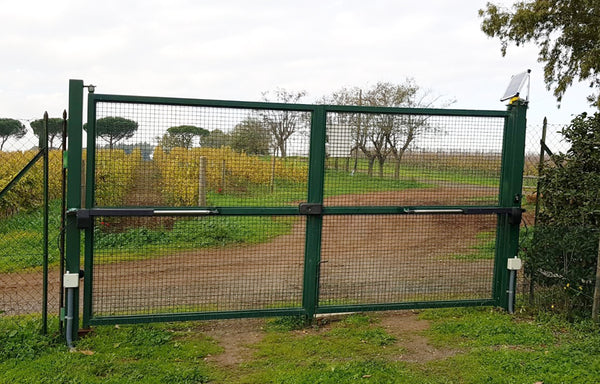

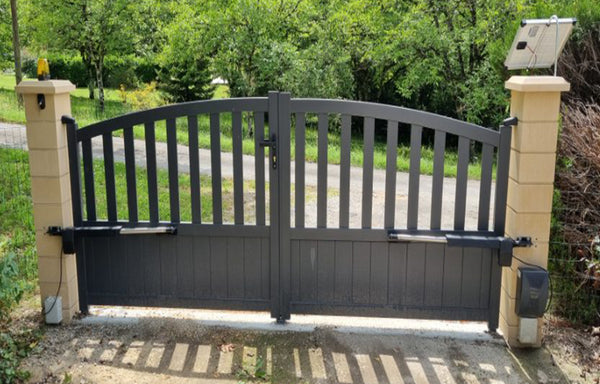

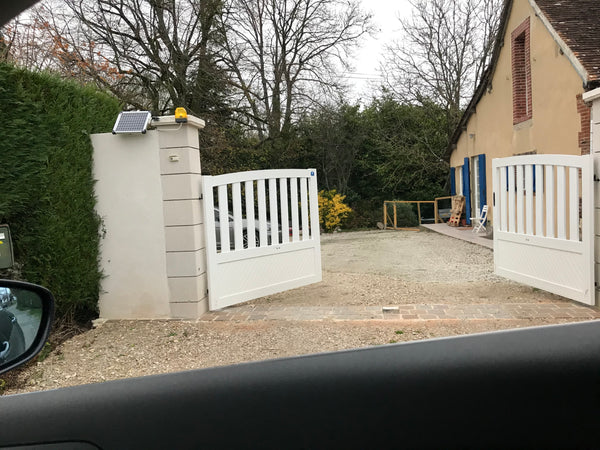

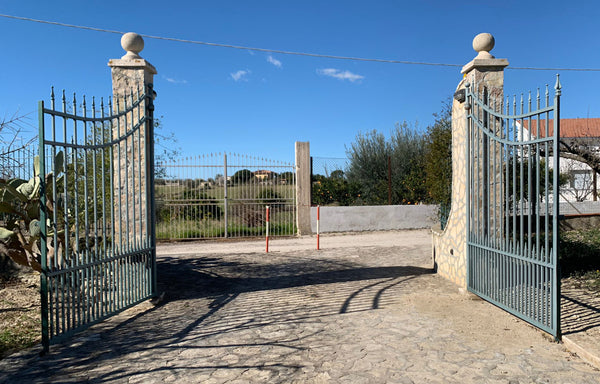

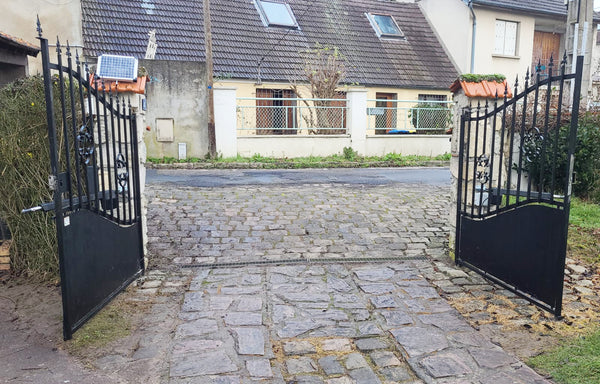

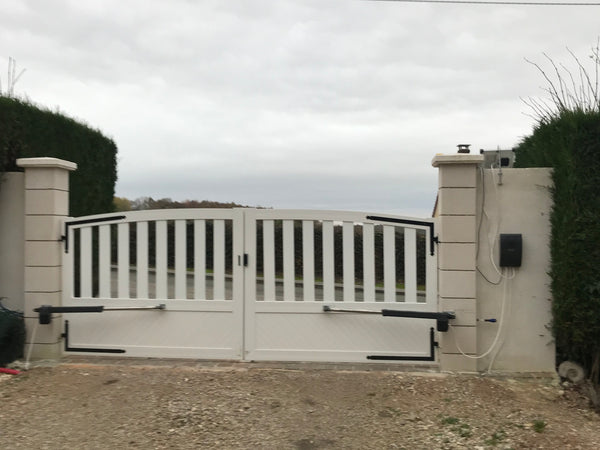

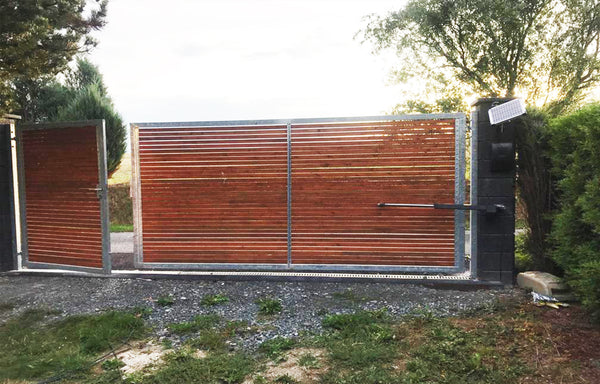

2-flügelig SOLAR-Torantrieb Set für doppelflügelige Tore mit eine Gesamtbreite von max. 7m und einem max. Gewicht von 700 kg (bis 3,5m und 350kg Je. Flügel).

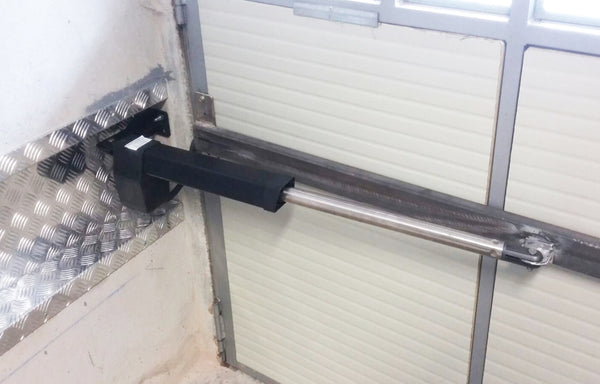

Für die Montage an nach außen öffnenden Toren eignet sich dieser Antrieb ebenso.

LERNEN SIE MEHR über reduzierte Verbrauchstechnologie ..

LERNEN SIE MEHR über unsere solarbetriebenen Öffner ..

Bietet FULLSOL Technologie

kann von 2 Stromversorgung-Art versorgt werden

Vom Solarpanel
Vom Hauptstromversorgung 230V/50Hz ( durch transformator und Akku)

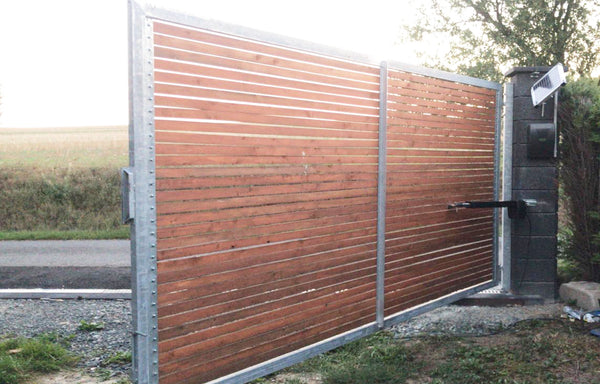

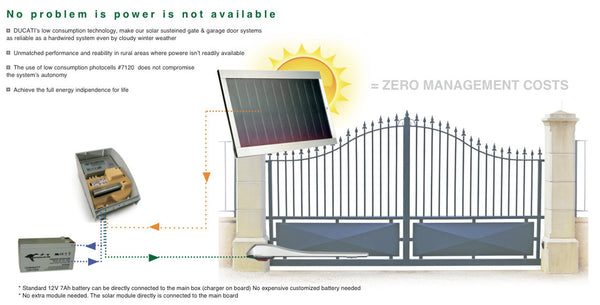

100% AUTONOME NUTZUNG. Ideal für die Automatisierung eines Tores, wo die Stromversorgung nicht verfügbar ist, ist auch eine intelligente Option für bestehende Systeme zu ersetzen um eine 100% autonome Stromversorgung zu setzen. Es ermöglicht Ihnen, Ihre Autonomie und Einsparungen zu maximieren: Es vereinfacht und reduziert die Installationskosten und lass Sie bis 100,00€/jahr *sparen (*Durchschnittliche jährliche elektrische Kosten der meisten der Standard-Toröffner auf dem Markt verfügbar)
Äußerst zuverlässig. FULLSOL, Ducati's Niedrigverbrauchs-Technologie: mit nur 0,007A Stand-by Verbrauch sorgt für langlebige Leistungen bei jedem Wetter. Bis zu 50 Zyklen täglich garantiert auch bei schlechten Licht, mit einer standard 12V 7A Akku + 12V min.10W Photovoltaik Solarpanel. Keine zusätzlichen Module benötigt: es ist alles an Bord: Solarpanel & Batterieaufladung am Bord!
Durch die Nutzung einer erneuerbaren Energie, hilft unseren Planeten für zukünftige Generationen zu schützen.
DUCO SAFE
Der Torantrieb sowie die Motorsteuerung entspricht den aktuellen EU-Normen für kraftbetätigte Tore nach DIN EN12453 und EN12445
DUCATI rolling code codierte Funkübertragung (an Bord Radio empfängt & Antennenkabel) mit seinem einzigartigen ändernden Code, geben Ihnen Frieden des Verstandes, dass Ihre Familie und Eigentum sicher ist.

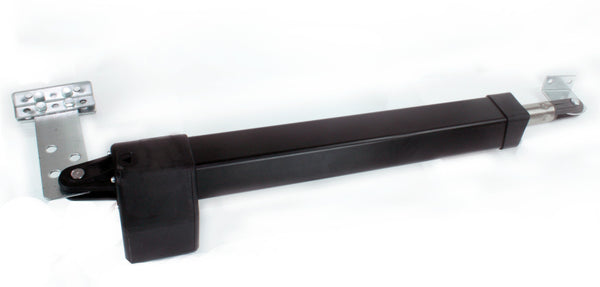

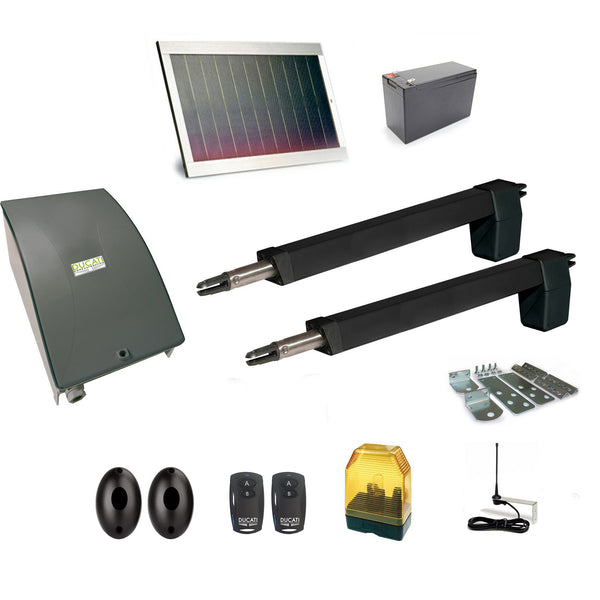

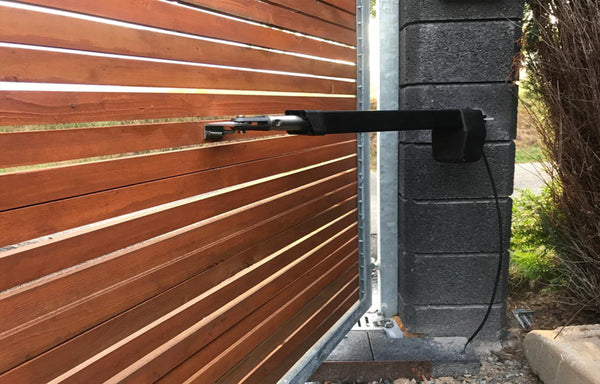

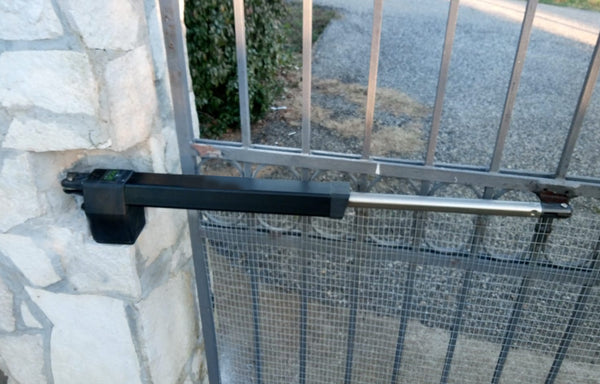

2 Stück HC412 - 400mm Hub 12V 60W Teleskopisch Elektromesisch selbsthemmender Antrieb mit 1 m Kabel H05RN-F 2 x 1mmq geliefert

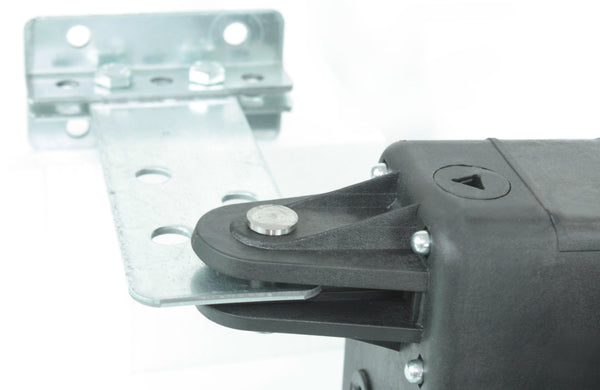

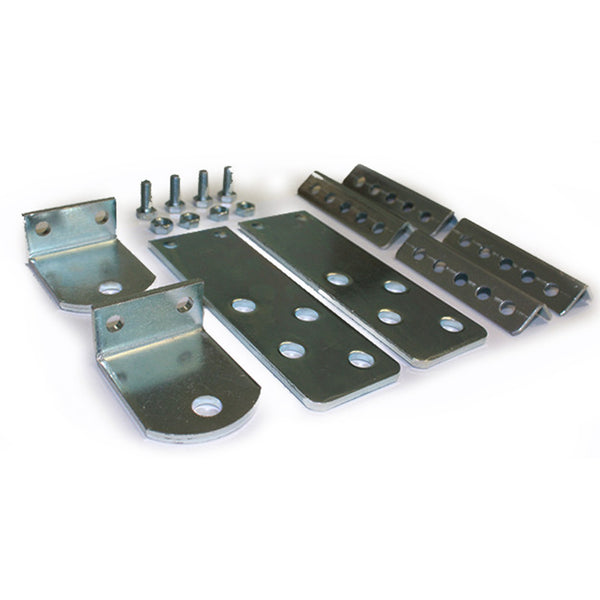

1 Set Befestigungsplatten

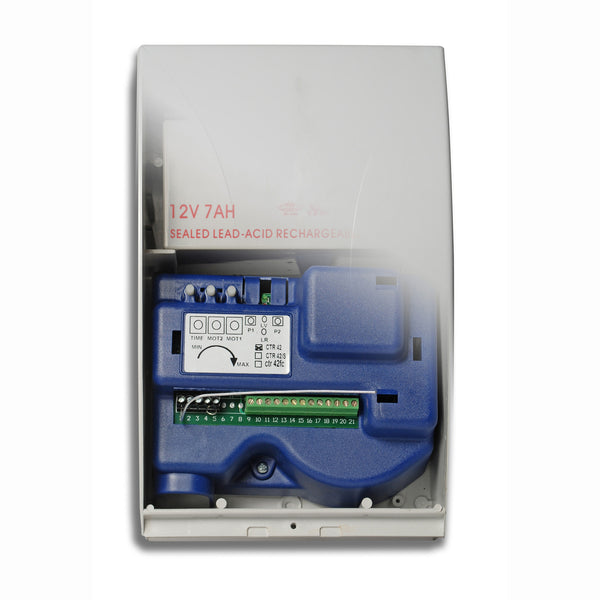

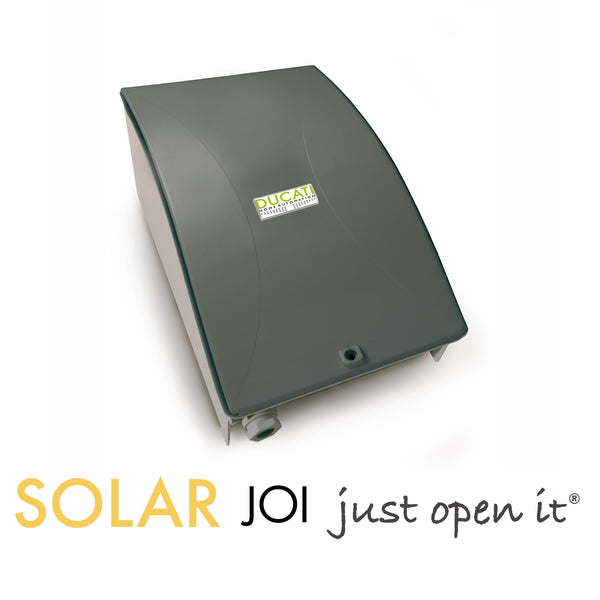

1 Stück7857Rol- Motorsteuerung Gehäuse mit Platine Modell CTH44, Ringkerntransformator, integrierten Funkempfänger und Antennenkabel

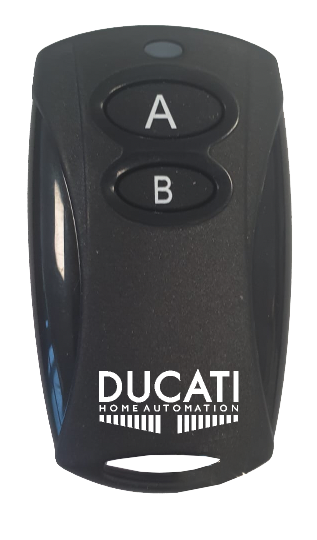

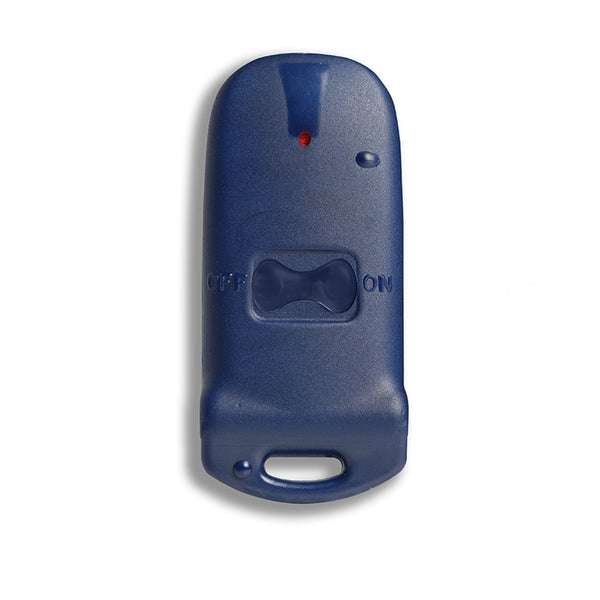

2 Stück 6203Roll - 2 Kanäle Handsender 433 Mhz. Ducati rolling Code. Reichweite: ca. 50 m

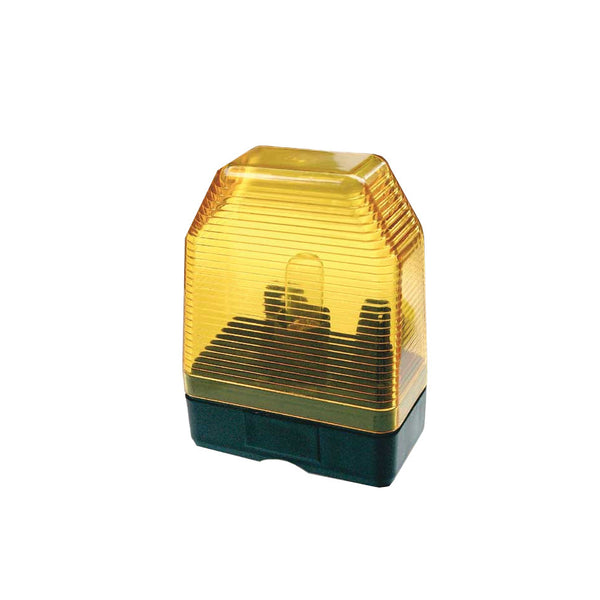

1 Stück HC7500 - 12V Blinklicht
1 Paar Lichtschranken
1 Stück Antenne
1 Stück Notentriegelungsschlüssel
1 Stück Warnschild

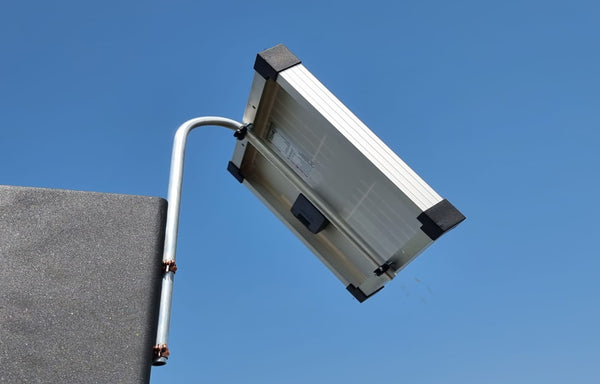

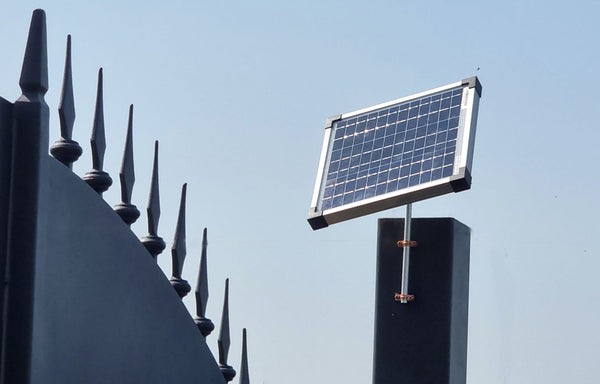

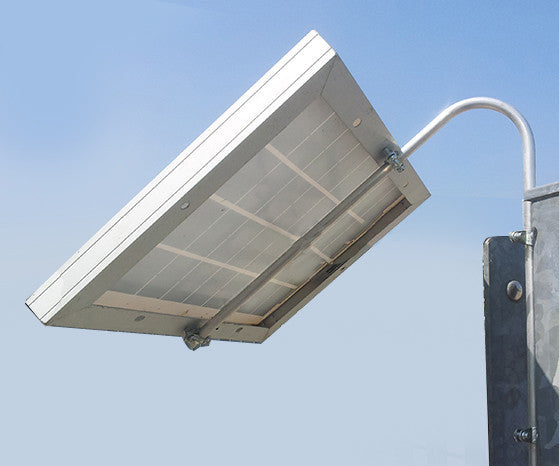

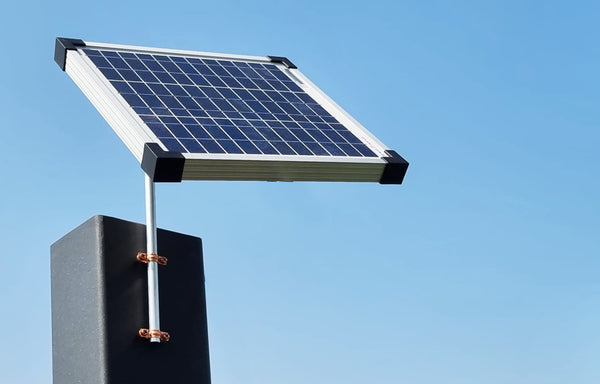

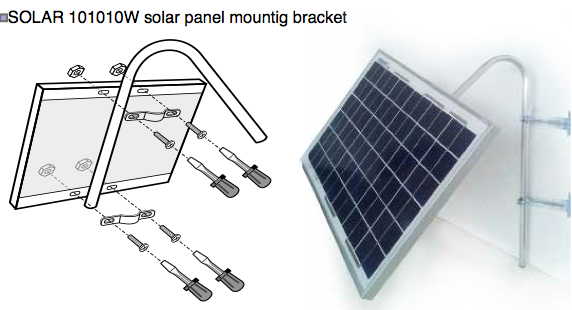

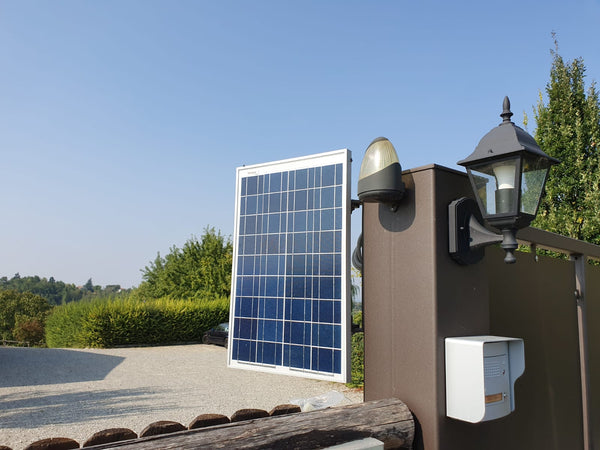

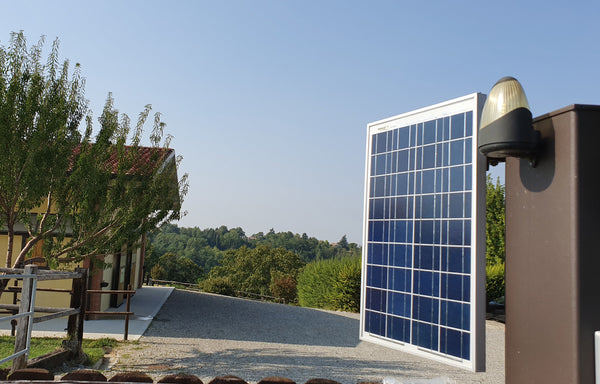

1 Stück SOLAR 1010 solar panel 12V 10W
1 Stück BAT1010 12V 7A Batterie

* Ab 01.04.2022, aufgrund der knappen Verfügbarkeit einiger Komponenten, behalten wir uns aufgrund der knappen Materialverfügbarkeit vor, das Produkt mit diesen Änderungen auszuliefern:

Der Transformator könnte durch ein Batterieladegerät ersetzt werden
Das elektronische Platinenmodell könnte durch ein anderes Äquivalent ersetzt werden

SELF LOCK -Selbstverriegelungstechnik

Selbsthemmende Antriebsspindel.Die Antriebe halten die Tore bei Auf und Zu an den Anschlag gedrückt, somit sind keine Windgeräusche möglich

Eine äußerst massive Spindel in Verbindung mit einer großzügig dimensionierten Spindelmuffe aus Hostaform sind Garanten für einen langen zuverlässigen Betrieb. Durch die selbsthemmenden Eigenschaften der Spindel steigt der Schutz gegen unerlaubtes Aufdrücken des Tores und die sonst notwendigen E-Schlösser für die Endlagen können entfallen.

Ideal für eine sichere, schnelle und einfache Installation

Auf Wunsch lässt sich der Drehtorantrieb auch per GSM* steuern. Kompatibel mit dem DUCATI GSM Modul (*nicht im Lieferumfang enthalten)

An Bord integrierte Photovoltaik-Solarpanel Stromversorgung Management (keine zusätzlichen Module benötigt) das Solarpanel kann direkt an die CTH44-Platine angeschlossen werden

An Bord integriertes Batterie-Ladegerat-Management (keine zusätzlichen Module benötigt) die Batterie kann direkt an die CTH44-Platine angeschlossen werden

Eine Verbindung von der Hauptstromversorgung (220V / 110V) durch der Ringkerntransformator ist möglich, um den Akku aufzuladen oder sogar die CTH44 mit Hauptstromversorgung zu versorgen (die Reservebatterie muss aber immer angeschlossen bleiben). Warnung, wenn 230V / 110V Hauptstromversorgung gewählt wird, kein Solarpanel trennen

Solarmodul-Ausrichtungs-Hilfesystem (LED und akustischer Führer, um die ideale Position des Solarpanels zu finden)

Lichtschranken-Ausrichtungs-Hilfesystem (LED und akustische Führung zur Ausrichtung von Fotozellen)

Batteriestatusüberwachung mit LED (rote LED = Batterieausgang, gelbe LED = Batterie entladen, grüne LED = Batterieladung "Warnung: Beim Testen des Batteriestatus das Solarmodul trennen)

Der CTH44 ist so konzipiert, dass er mit Standard-Solarmodulen und standard Batterien betrieben werden kann, die auf dem Markt bei niedrigen Kosten zugänglich sind. Die Verwendung von teuren kundenspezifischen Batterien wird nicht von Ducati auferlegt

Bietet 2 Arbeitsmodus: "Schritt/Schritt" (1 Puls zum Öffnen, 1 Puls zum Schließen) oder mit Automatische Schließen mit einstellbare Pausenzeit 1-100 Sekunden

Einstellung der Motorleistung / Empfindlichkeit bei Hindernis.

Elektronische Hinderniserkennung: stoppt das Drehtor automatisch, sobald es auf ein Hindernis trifft und schützt so Personen und Gegenstände im Fahrbereich des Tores. Gemäß EN 13241 &12453

Fußgängerfunktion: ermöglicht eine Teilöffnung des Drehtores, um Fußgänger passieren zu lassen
Diese Funktion kann per Fernbedienung gesteuert werden

Einfache Selbstlagerung der Fernbedienungen durch Drücken einer Taste

Made in Italy - im Unternehmen hergestellt, um hohe Qualität und Zuverlässigkeit zu garantieren.

Kundendienst und Unterstützung direkt vom Hersteller ohne Vermittler, um eine schnelle und sofortige Lösung für jeden Bedarf zu bieten.

CE-Konformität: Produkt zertifiziert auf allen Punkten der aktuellen europäischen Vorschriften. NEMKO/ INTERTEK/ TÜV Testberichte und Zertifikate auf Anfrage erhältlich

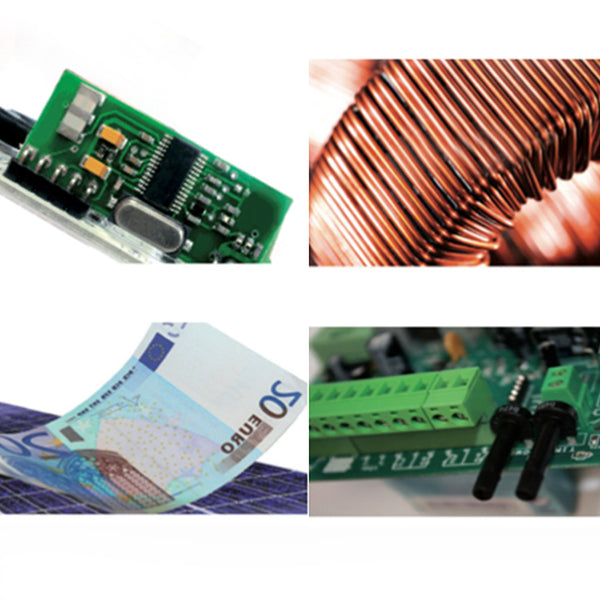

Völlig im Haus entworfene Software und Hardware konzentrieren sich auf den Niedrig Energieverbrauch und die Aufmerksamkeit auf die absolute Zuverlässigkeit mit innovativen Komponenten der neuesten Generation als unser hochwertiger Funkempfänger-Hybrid

Antrieb HC412 Technische Daten

Betriebsspannung (Version 24V)	12V/ 24V
Leistung	60W/ 120W
max. Drehmoment	1200N/ 2400N
Nutzhub	400mm
Hubgeschwindigkeit (cm/sek)	1,5 cm/sec
Telescopisch	√
Dauereinsatz	intensive Nutzung keine Grenzen
Temperaturbereich	-20°C/+50°C
max. Flügellänge (kleiner natürlich immer möglich !)	3,5m Jeder flügel
max. Flügelgewicht (weniger natürlich immer möglich !)	350kg Jeder flügel
Maximaler Öffnungswinkel	125°
Automatische Flügel Blockierung	√ selbsthe- mmender Spindel- Flügel- torantrieb

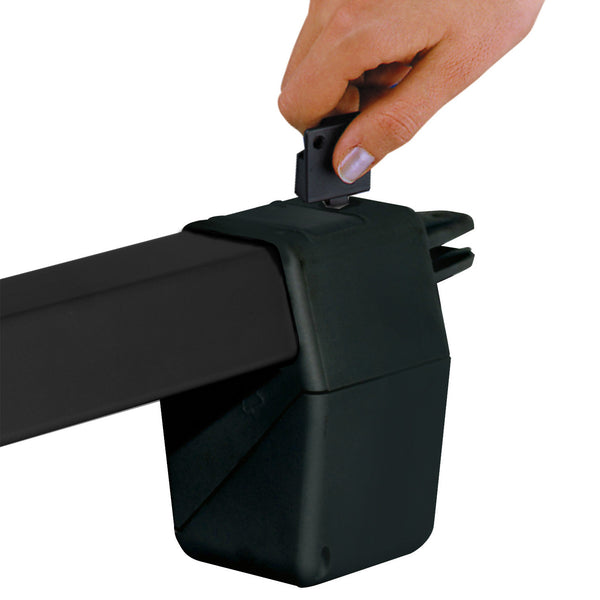

Manuelle Notfall Entriegelung	√ Durch dreieckigen Schlüssel
Kompatibel mit Tor nach außen	√

HINWEIS: Der Stellantrieb stoppt durch amperometrisches Erkennungssystem: Es erfordert daher, dass mechanische Bodenanschläge installiert werden müssen, um den Torflügel in der offenen und geschlossenen Position zu stoppen.

FC-Version sind mit integrierten mechanischen Endanschläge für die offene Flügelposition gekennzeichnet, damit man die Bodenanschläge für die offene Flügelposition, meist lästige und gefährliche Stolperfallen, vermeidet sein können

CTH44 Technische Daten

Hauptstromver- sorgung	12V von Solar panel + AKKU . Im Notfall Kann durch Hauptstr- omversorgung 230V 50Hz (durch Transformator) angetrieben werden, aber erfordert, dass die Batterie immer verbunden bleibt
Akkuladegerät	√ am Bord
Sicherung	√10AF
Nutzung am Tor mit 1 oder 2 Flügel	√
Ausgang Spannungsv- ersorgung für externe Geräte	12V
Verbrauch in stand-by	7mA (0,007A)
Funkempfänger	2 Kanäle (1 für volle Zyklusöffnung, 1 für Fußgäng- eröffnung)
Speicherplätze für Handsender	10
Protokoll Funkübertragung	DUCATI rolling code
Frequenz	433,92MHz
Selbstlernende Fernbedienung	√
Antenne Kabel auf der Platine	√
Ausgang für externe Antenne	√
Automatische Schließfunktion	√ mit einstellbarer zeit 1-100 sec.
Schritt / Schritt Arbeitsmodus	√ 1 Puls zum Öffnen, 1 Puls zum Schließen
Motorleistung Einstellung	√ Durch Drehen des Potentio- meters im Uhrzeig- ersinn erhöhen Sie die Motorl- eistung und verringern die Hinderni- serkennung
DUCO SAFE Sicherheitssystem gegen Druck. In Übereinstimmung mit den EU Normen EN13241 / EN12453	amperome- trischen Hinderni- serkennung (Stop)
In Übereinstimmung mit den EU-CE-Normen	√
Ausgang für zeitbestimmte Hilfsbeleuchtung (60 sek.)	-
Blinkerausgang- klemmen	√ 12V max 10W Blinkt schnell beim Schließen, blinkt langsam beim Öffnen
Ausgangsklemmen für Elektroschloss	-
Eingangskontakt (NC) für lichtschranken	√ NC Normaler- weise geschlo- ssener Kontakt. Lichtschranke nur bei Zulauf
Vollzyklus-START- Eingangklemmen	√ NO Normaler- weise geoffener Kontakt
Fußgängerzyklus START Eingangklemmen	-
Akku (Batterie) Eingangklemmen	√
Solar panel Eingangklemmen

Hier klicken Um die allgemeine Bedienungsanleitungherunterzuladen

HC412 Um das Installationsdiagramm des Antrieb herunterzuladen

Hier klicken Um das Schaltplan der elektronischen Karte herunterzuladen

Hier klicken Sehen Sie sich das CTH44 Installationsvideo an

	R9
	R1/400
	R2/400
	R40
	GIU0114
	R37
	R4
	R14
	R15
	R76
	R70
	R39
	R8
	R11
	KONTROL 7857
	PLBOX 812
	PLBOX
	R403 UE (230V)
	R403 USA (110V)
	CTH44
