Automatic Gate Openers, Garage Door Openers and French Window Shuttered Doors

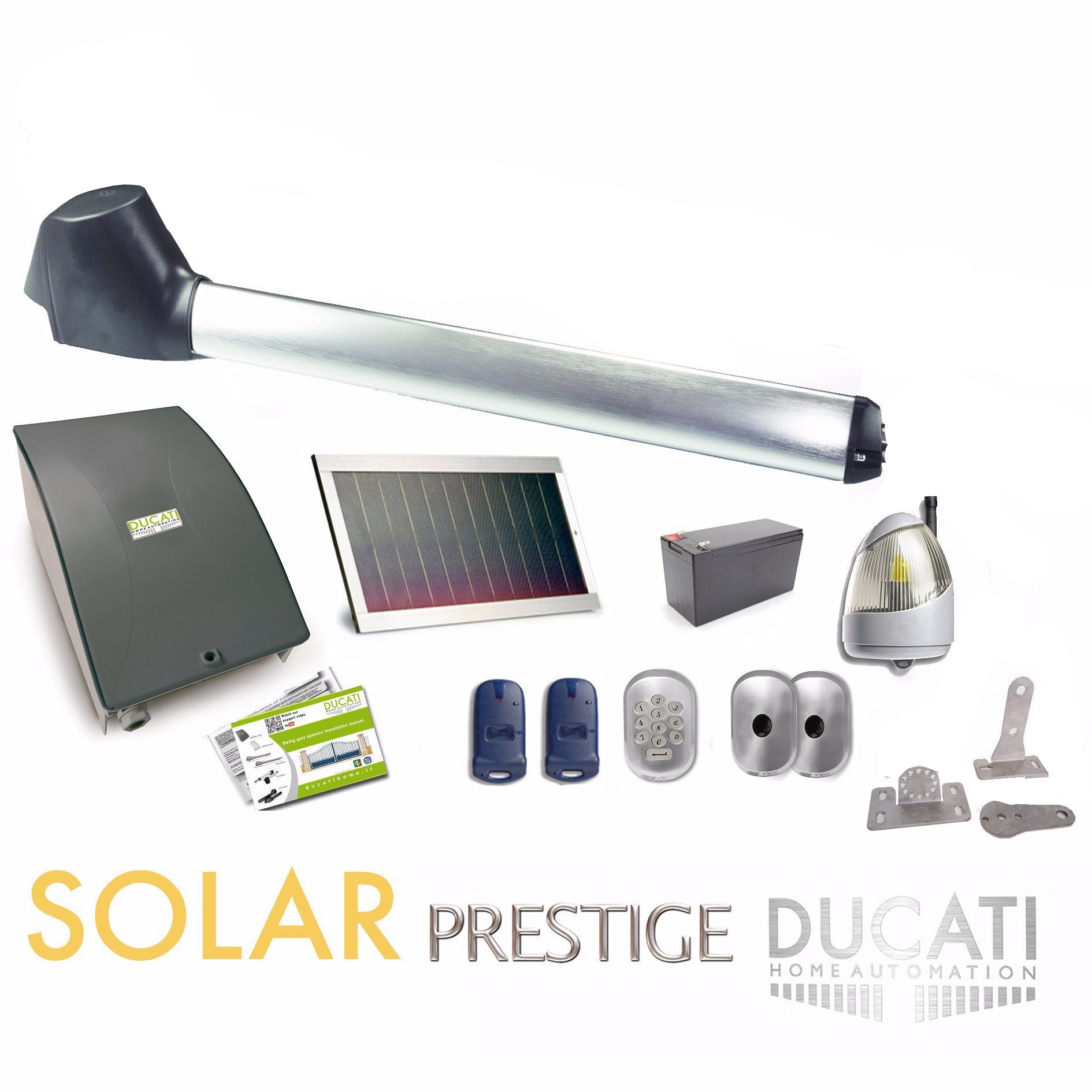

EVO 748 SOLAR MONO

CHOOSE PRODUCT VARIANT
€ 609.00EUR

Preise zzgl.22% IVA und Versandkosten Die Versandkosten hängen von der Lieferadresse und Artikel Gewicht Kurzvorschau Versandkosten: Deutschland / Österreich = ca (€12 - €24)

  • für Drehtore mit 1 Flügel max. 4m /350 kg
  • 100 % autonome Stromversorgung durch Solarpanel, bietet völlige Unabhängigkeit vom Stromnetz. bis zu 50 Manöverzyklen pro Tag
  • EleganteTorantriebe mit Edelstahloberflächen und einer großen Auswahl an Zubehör
  • In der FC-Version bietet es doppelt integrierte mechanische Endschalter, ideal, wenn Sie keine Bodenanschläge haben

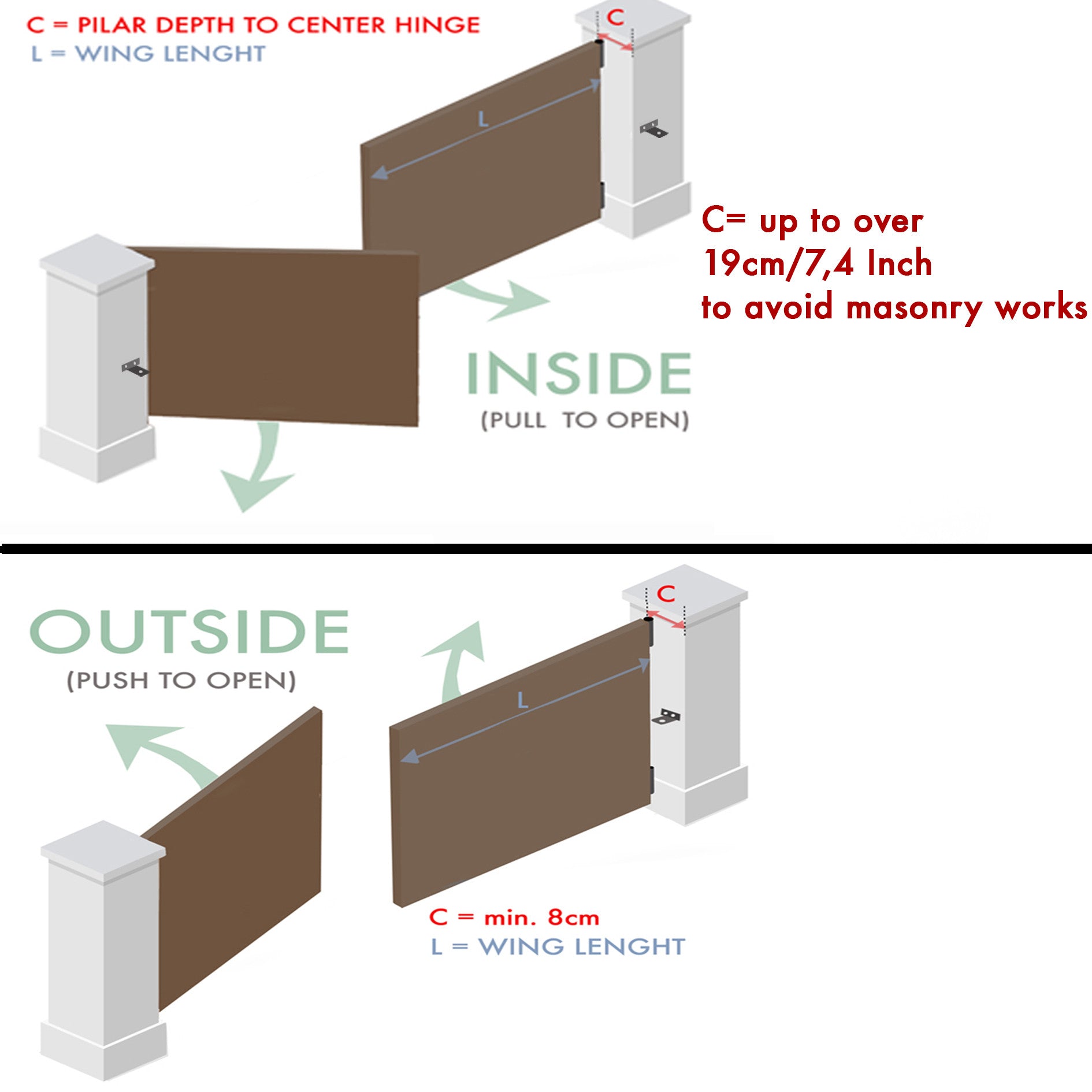

  • Kompatibel mit nach innen und nach außen öffnendem Tor
  • Elektromechanisch 12V DC Torantrieb mit 500 mm Hub
  • Hochleistungssteuergerät mit großer Funktionsvielfalt
  • SOFT STOP +ARS System: Rückwärtsfahren auf einem Hindernis
  • ENERGIEEINSPARUNG. Stand-by Stromaufnahme: nur 0,008 A

Flügel-Solar-Türantriebs-Set für 1-flügelige Türen mit einer Gesamtbreite von max 4m und einem max.Gewicht von 350kg

Der Kit beinhaltet alles, was Sie für den autonomen Betrieb mit Solarpanel benötigen.

Für die Montage an nach außen öffnenden Toren eignet sich dieser Antrieb ebenso.

bietet:

100% AUTONOME NUTZUNG. Ideal für die Automatisierung eines Tores, wo die Stromversorgung nicht verfügbar ist, ist auch eine intelligente Option für bestehende Systeme zu ersetzen um eine 100% autonome Stromversorgung zu setzen. Es ermöglicht Ihnen, Ihre Autonomie und Einsparungen zu maximieren: Es vereinfacht und reduziert die Installationskosten und lass Sie bis 100,00€/jahr *sparen (*Durchschnittliche jährliche elektrische Kosten der meisten der Standard-Toröffner auf dem Markt verfügbar)

Bietet Ducati's Niedrigverbrauchs-Technologie: mit nur 0,007A Stand-by Verbrauch sorgt für langlebige Leistungen bei jedem Wetter. Bis zu 50 Zyklen täglich garantiert auch bei schlechten Licht, mit einer standard 12V 7A Akku + 12V min.10W Photovoltaik Solarpanel. Keine zusätzlichen Module benötigt: alles an Bord.

LERNEN SIE MEHR über reduzierte Verbrauchstechnologie ..

LERNEN SIE MEHR über unsere solarbetriebenen Öffner ..

DUCOSOL Technologie

Äußerst zuverlässig, kann von 3 Stromversorgung-Art versorgt werden

  • Vom Hauptstromversorgung 230V/50Hz ( durch transformator)
  • Vom Notbatterie
  • Vom Solarpanel

FAST SPEED schnelle Geschwindigkeit Systeme um kurze Wartezeiten und maximale Sicherheit zu garantieren

SOFT STOP + viele zusätzliche Profi-Eigenschaften kennzeichnen. Ideal für Wohn- und Gewerbezwecke.

ARS Sobald erkennt die Anlage ein Hindernisse - die Laufrichtung wird umgekehrt

DUCO SAFE

Der Torantrieb sowie die Motorsteuerung entspricht den aktuellen EU-Normen für kraftbetätigte Tore nach DIN EN12453 und EN12445

DUCATI rolling code codierte Funkübertragung (an Bord Radio empfängt & Antennenkabel) mit seinem einzigartigen ändernden Code, geben Ihnen Frieden des Verstandes, dass Ihre Familie und Eigentum sicher ist.

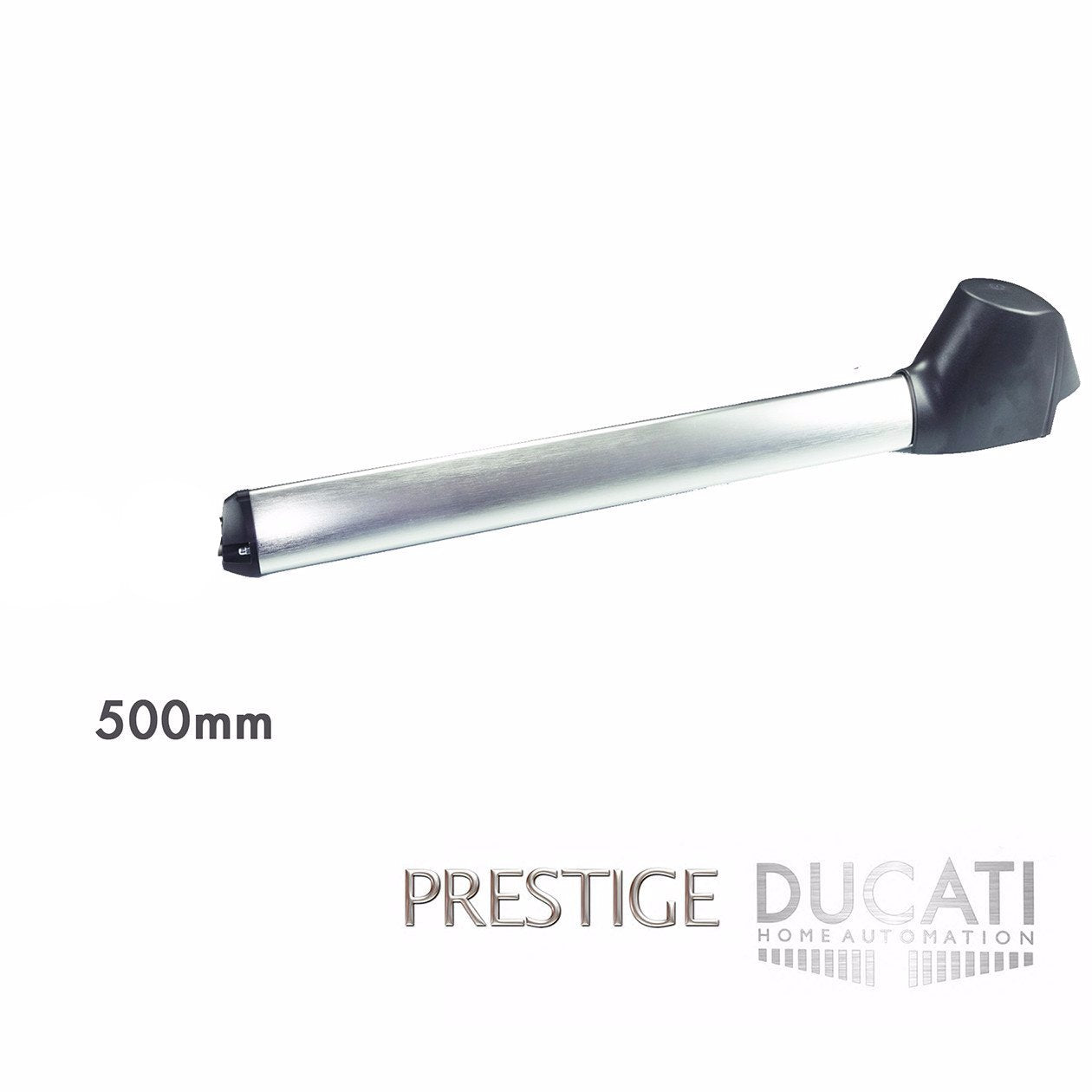

  • 1x EVO700 Elektromesisch selbsthemmender Antrieb mit 1 m Kabel H05RN-F 2 x 1mmq geliefert
  • 1 Set Befestigungsplatten
  • 1x KONTROL 9048 Motorsteuerung Gehäuse mit Platine Modell CTH48, Ringkerntransformator, integrierten Funkempfänger und Antennenkabel

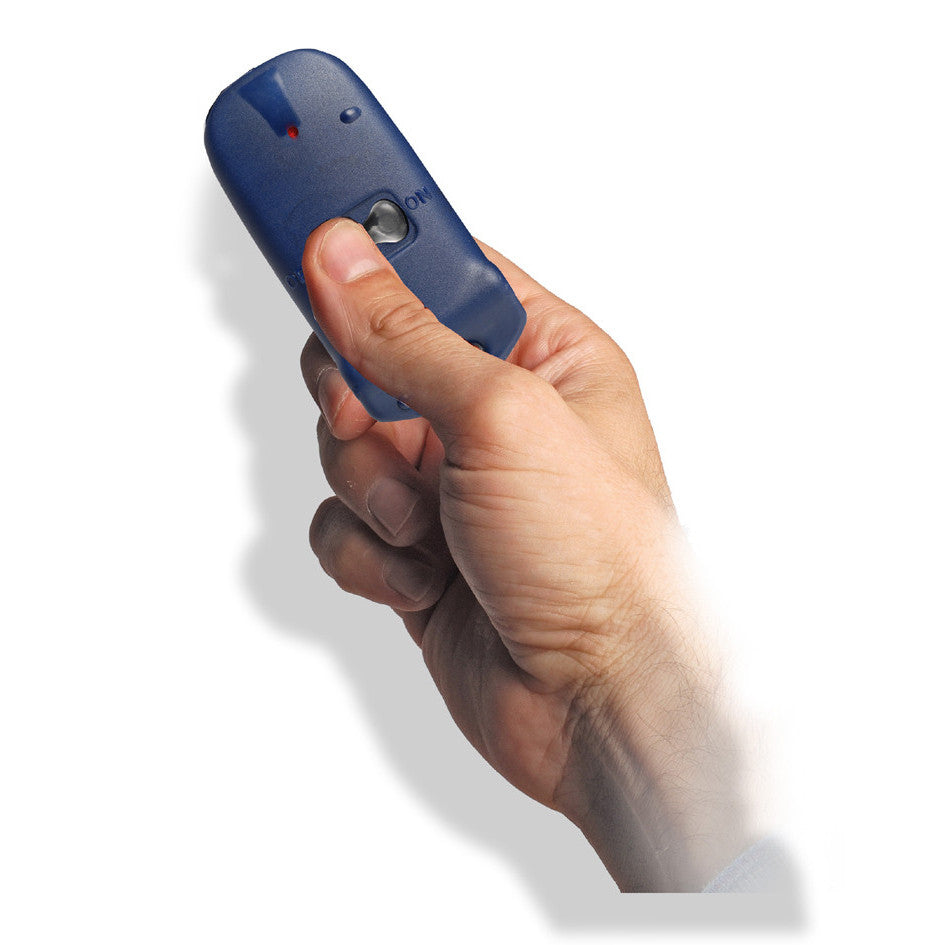

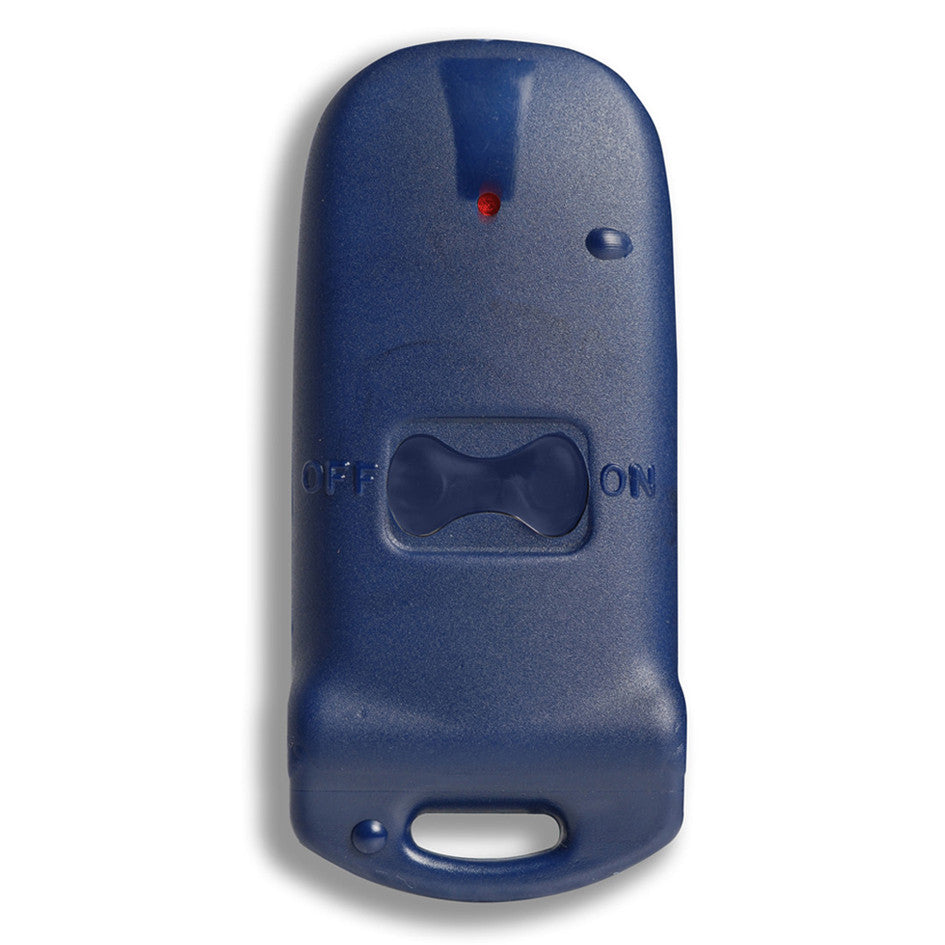

  • 2x 6203Roll - 2 Kanäle Handsender 433 Mhz. Ducati rolling Code. Reichweite: ca. 50 m
  • 1 Stück Lichtschranken

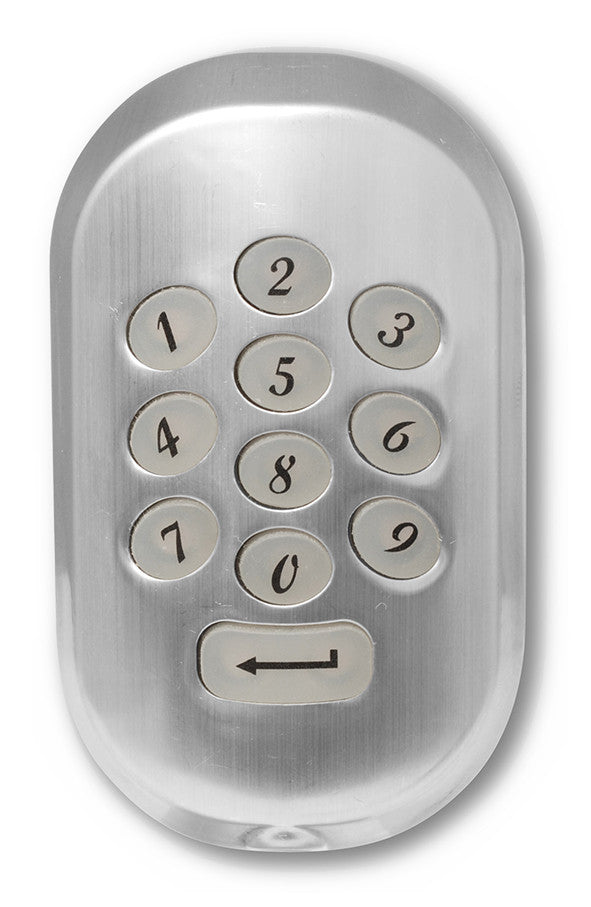

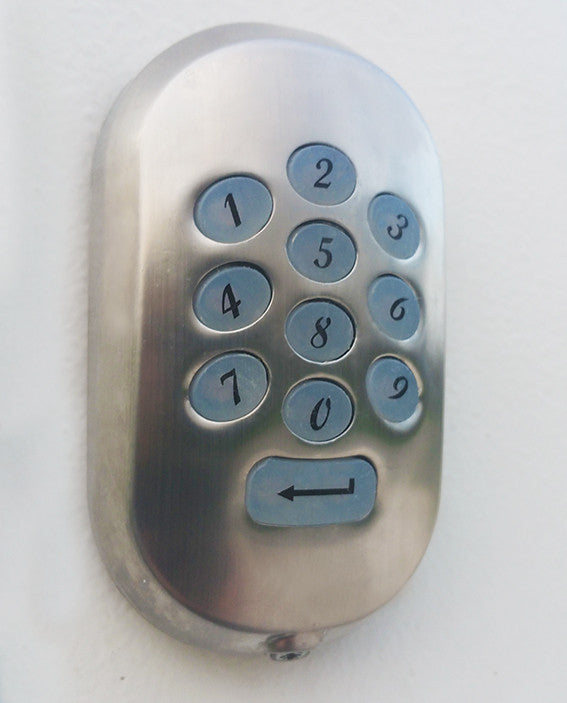

  • 1x TASTY6500- radio tastatur

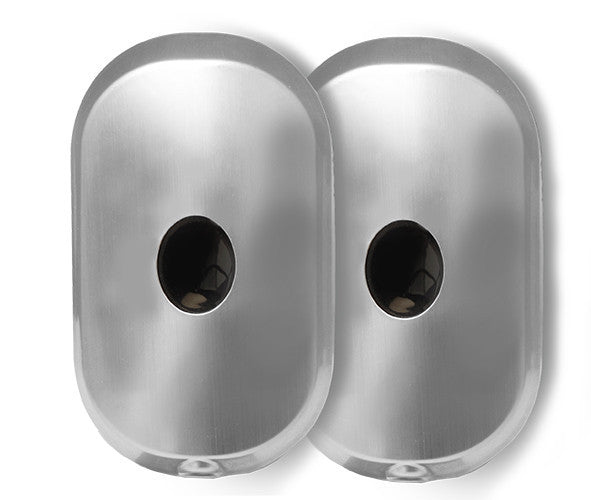

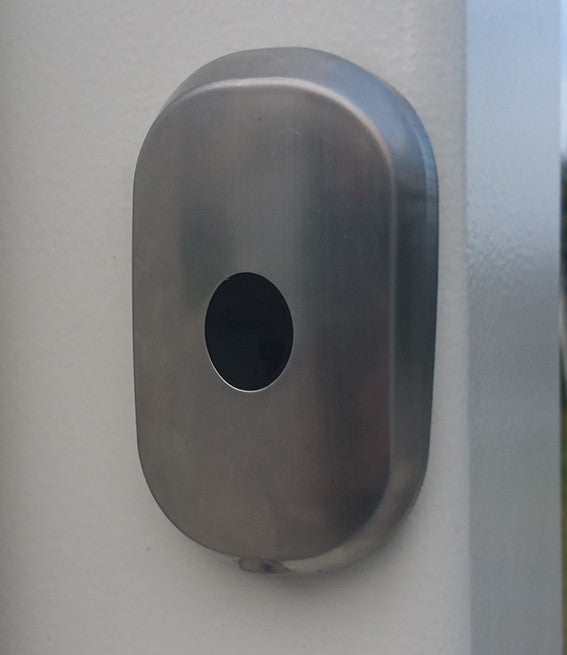

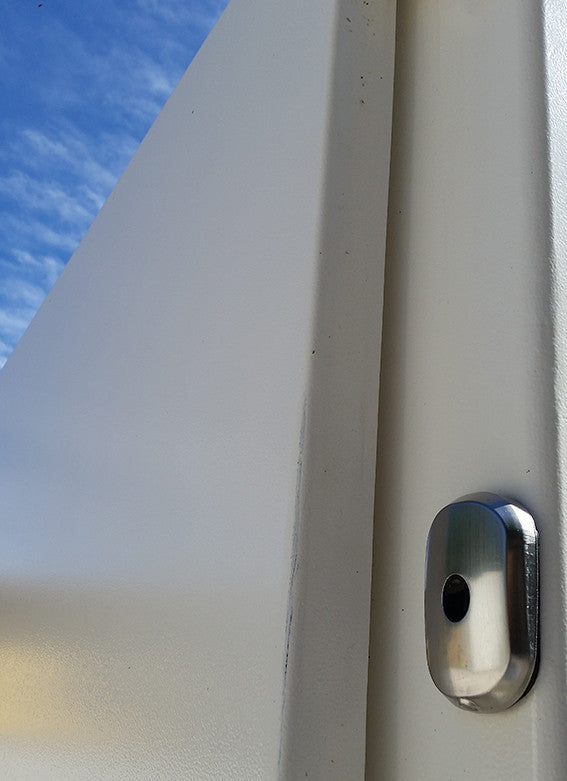

  • 1 x LASER 7120 -Lichtschranken

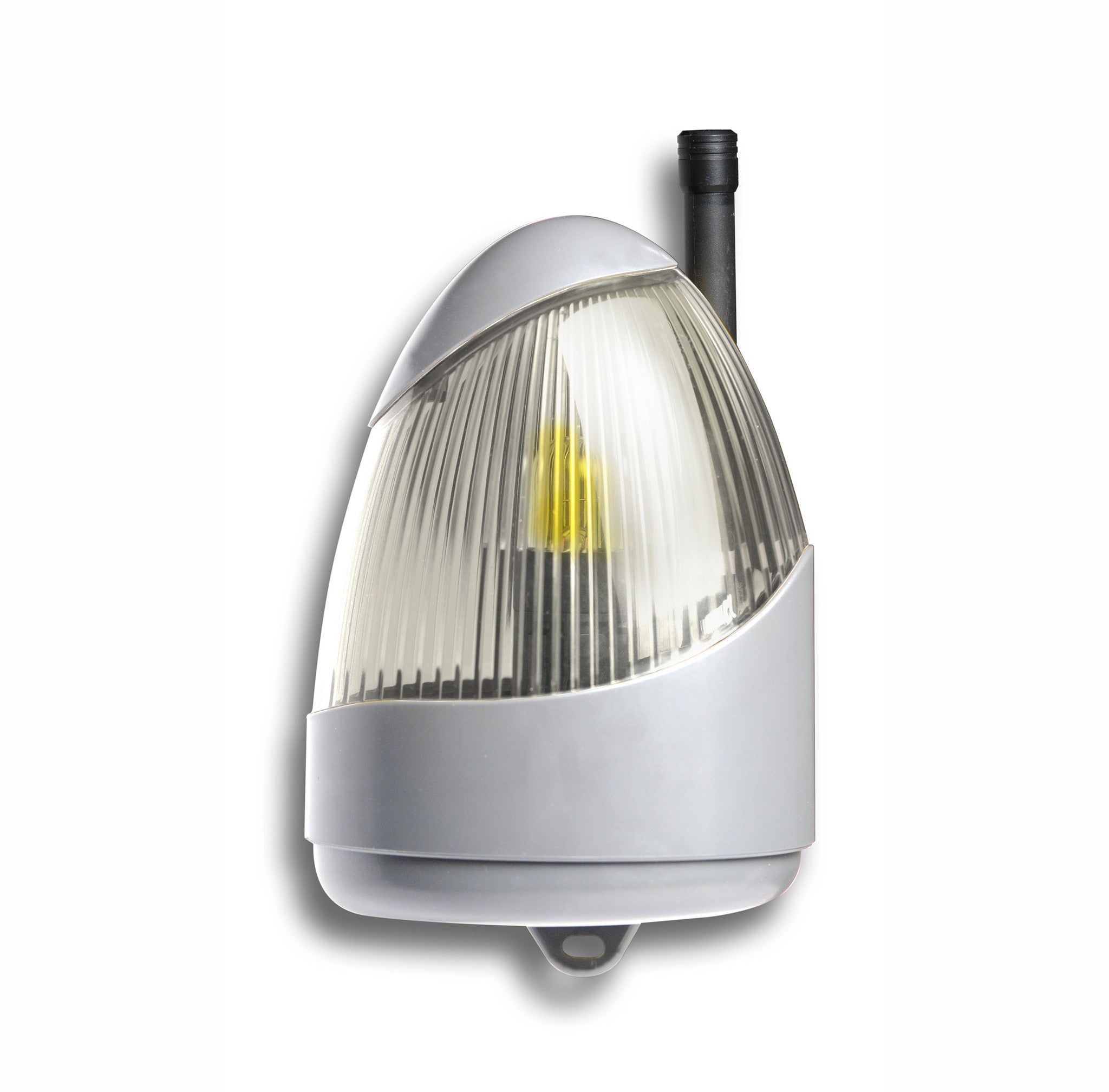

  • 1 x STILO 6025 -externe Antenne
  • 1x SOLAR 1012- Solar Panel 12V 10W mit Befestigungswinkel
  • 1 x BAT0712 12V 7A Akku
  • 1x notentriegelungsschlüssel
  • 1x handbuch
  • DUCO FAST Schnelles Schließen und Öffnen. Öffne deine Tür schneller als je zuvor!
  • Ideal für den intensiven Einsatz. Hochleistungsöffner: kann in kontinuierlichen Zyklen ohne Überhitzung arbeiten
  • SOFT STOP-Anpassung: Sie können die Verlangsamungsphase vorschreiben / antizipieren
  • Steuereinheit mit integriertem Batteriefach Gehäuse: kann jede 12V-Batterie bis auf maximale Abmessung passen: 9cm x 15cm x 9,5cm h
  • An Bord integrierte Photovoltaik-Solarpanel Stromversorgung Management (keine zusätzlichen Module benötigt) das Solarpanel kann direkt an die CTH48-Platine angeschlossen werden
  • An Bord integriertes Batterie-Ladegerat-Management (keine zusätzlichen Module benötigt) die Batterie kann direkt an die CTH48-Platine angeschlossen werden
  • Der CTH48 ist so konzipiert, dass er mit Standard-Solarmodulen und standard Batterien betrieben werden kann, die auf dem Markt bei niedrigen Kosten zugänglich sind. Die Verwendung von teuren kundenspezifischen Batterien wird nicht von Ducati auferlegt
  • Bietet 2 Arbeitsmodus: "Schritt/Schritt" (1 Puls zum Öffnen, 1 Puls zum Schließen) oder mit Automatische Schließen mit einstellbare Pausenzeit 1-100 Sekunden
  • kompatibel mit Elektroschloss mit Booster um den Gleichstrom in Wechselstrom umzuwandeln (Elektroschloss Ausgangsklemmen auf Platine CTH48: 12Vdc/24Vdc)
  • Einstellung der Motorleistung / Empfindlichkeit bei Hindernis.
  • Einstellung der Zeitverzögerung zwischen den beiden Flügeln
  • Elektronische Hinderniserkennung: stoppt und umdrehet das Drehtor, sobald es auf ein Hindernis trifft und schützt so Personen und Gegenstände im Fahrbereich des Tores. Gemäß EN 13241 &12453
  • Fußgängerfunktion: ermöglicht eine Teilöffnung des Drehtores, um Fußgänger passieren zu lassen. Diese Funktion kann per Fernbedienung oder drahtgebundener Steuerung gesteuert werden (zB durch einen Schlüsselschalter)
  • Ausgangklemmen für gartenlicht oder Tor-Statusanzeige. Licht an = Tor ist offen; Licht aus = Tor ist geschlossen; Schnell blinkendes Licht = Tor schließt; Langsam blinkendes Licht = Tor öffnet sich.
  • Blatt-Phasenverschiebungsphasen-Zeiteinstellung: notwendig bei einem 2-Flügeltor mit unterschiedlichen Öffnungswinkeln
  • Ausgangklemmen fur Notfall STOP des Antrieb (NC Kontakt). Diese Funktion kann Schalter Tastegesteruert werden
  • Einfache Selbstlagerung der Fernbedienungen durch Drücken einer Taste
  • Made in Italy - im Unternehmen hergestellt, um hohe Qualität und Zuverlässigkeit zu garantieren.
  • Kundendienst und Unterstützung direkt vom Hersteller ohne Vermittler, um eine schnelle und sofortige Lösung für jeden Bedarf zu bieten.
  • CE-Konformität: Produkt zertifiziert auf allen Punkten der aktuellen europäischen Vorschriften. NEMKO/ INTERTEK/ TÜV Testberichte und Zertifikate auf Anfrage erhältlich
  • Völlig im Haus entworfene Software und Hardware konzentrieren sich auf den Niedrig Energieverbrauch und die Aufmerksamkeit auf die absolute Zuverlässigkeit mit innovativen Komponenten der neuesten Generation als unser hochwertiger Funkempfänger-Hybrid

Antrieb EVO 700

Betriebsspannung
12V
Leistung 60W
max. Drehmoment 1200N/
Nutzhub 500mm
Hubgeschwindigkeit (cm/sek) 1,5 cm/sec
Telescopisch -
Dauereinsatz intensive Nutzung
keine Grenzen
Temperaturbereich -20°C/+50°C
max. Flügellänge (kleiner natürlich immer möglich !) 4m
max. Flügelgewicht (weniger natürlich immer möglich !) 350kg
Maximaler Öffnungswinkel 137°
Automatische Flügel Blockierung
selbsthe-
mmender
Spindel-
Flügel-
torantrieb
Manuelle Notfall Entriegelung √ Durch dreieckigen Schlüssel
Kompatibel mit Tor nach außen

HINWEIS: Der Stellantrieb stoppt durch amperometrisches Erkennungssystem: Es erfordert daher, dass mechanische Bodenanschläge installiert werden müssen, um den Torflügel in der offenen und geschlossenen Position zu stoppen. FC-Version sind mit integrierten mechanischen Endanschläge für die offene Flügelposition gekennzeichnet, damit man die Bodenanschläge für die offene Flügelposition, meist lästige und gefährliche Stolperfallen, vermeidet sein können.

CTH48 Technische Daten


Hauptstrom-
versorgung
kann von 3
Stromver-
sorgung-Art
versorgt
werden: A) Vom
Hauptstromver-
sorgung
230V/50Hz
, durch transfor-
mator;
B) Vom Not-
batterie 12V min 7A
C) Vom Solarpanel 12V min.10W
Systembetrie-
bsspannung
12V
Akkuladegerät √ am Bord
Sicherung √10AF
Nutzung am Tor
mit 1 oder 2 Flügel
Ausgang Spannun-
gsversorgung
für externe Geräte
12V
Verbrauch in stand-by  7mA
Funkempfänger 2 Kanäle
(1 für volle
Zyklusöffnung,
1 für Fußgän-
geröffnung)
Speicherplätze für
Handsender
20
Protokoll
Funkübertragung
DUCATI
rolling code
Frequenz 433,92MHz
Selbstlernende
Fernbedienung
Antenne Kabel auf
der Platine
Ausgang für externe
Antenne
Automatische
Schließfunktion
√ mit
einstellbarer
zeit
1-100 sec.
Schritt / Schritt
Arbeitsmodus
√ 1 Puls zum
Öffnen,
1 Puls zum
Schließen
Motorleistung
Einstellung
√ Durch Drehen
des Potentio-
meters im
Uhrzeigersinn
erhöhen Sie
die Motorlei-
stung und
verringern die
Hinderniser-
kennung
DUCO SAFE
Sicherheitssystem
gegen Druck. In Übereinstimmung
mit den EU Normen EN13241 / EN12453
amper-
metrischen
Hinderni-
serkennung.
Sobald
erkennt die
Anlage ein
Hindernisse -
die Laufri-
chtung wird
umgekehrt
In Übereinstimmung mit den EU-CE-Normen
Ausgang für zeitbestimmte Hilfsbeleuchtung (60 sek.)
√ 12V max 10W

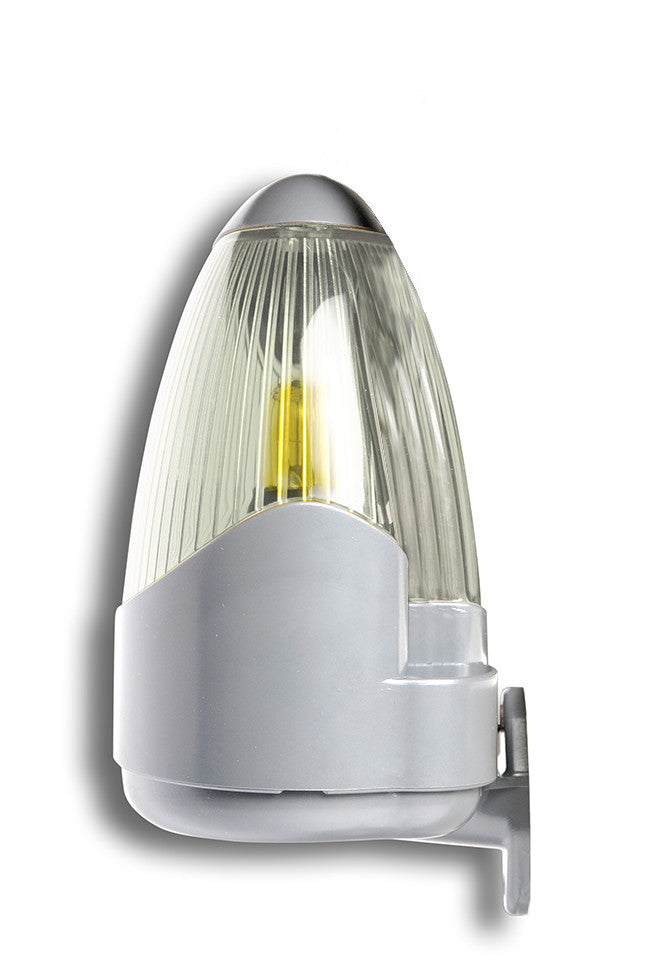

Blinkerausgang-klemmen
√ 12V max 10W
Blinkt schnell
beim
Schließen,
blinkt langsam
beim Öffnen
Ausgangsklemmen für Elektroschloss
√ 12V dc
Warnung:
wird das
Elektroschloss
eine Stromver-
sorgung
von12/24Vdc
haben. Es ist
daher
notwendig,
dass das
elektrische
Schloss mit
einem “booster”
ausgestattet ist,
(der die dc
Ausgangss-
pannung In
ac spannung um-
wandelt )
Eingangskontakt (NC) für lichtschranken √ NC
Normaler-
weise ges-
chlossener
Kontakt.
Licht-
schranke
nur bei
Zulauf
Vollzyklus-START- Eingangklemmen √ NO
Normaler-
weise
geoffener
Kontakt
Fußgängerzyklus START Eingangklemmen √ NO
Normaler-
weise
geoffener
Kontakt
Ausgangsklemmen
für STOP
Taste (Notfall)
√ NC
Normaler-
weise
geschlo-
ssener
Kontakt.
Akku (Batterie)
Eingangklemmen
Solar panel
Eingangklemmen
Remote-Anzeige
Torzustand
augansklemmen
(24V Version)
√ bei
Anschluss
beispiels-
weise einer
Ledlampe
12V max 10W (24V max.
10W) kann
man auf
Distanz den
Torzustand
monitorieren:
Licht an = Tor
offen;
langsames
Blinken =
am Öffnen;
schnelles Blinken =
am Schliessen; Licht aus = Tor geschlossen
Inversion am
Hindernis
Verlangsamung
/ SOFT STOP

Hier klicken Um die allgemeine Bedienungsanleitungherunterzuladen

EVO700T Um das Installationsdiagramm des Antrieb herunterzuladen

CTH48 Platine Schaltplan / Bedienungsanleitung

6203Roll Um das Fernbedienungsanweisungen herunterzuladen

CTH48 Sehen Sie sich das Installationsvideo an
