Automatic Gate Openers, Garage Door Openers and French Window Shuttered Doors

EVO 742 BASIC

CHOOSE PRODUCT VARIANT
Dark gray (anthracite)
Dark gray (anthracite)
SIlver (light gray)
€ 460.00EUR

Preise zzgl.22% IVA und Versandkosten Die Versandkosten hängen von der Lieferadresse und Artikel Gewicht Kurzvorschau Versandkosten: Deutschland / Österreich = ca (€12 - €24)

  • für Drehtore mit 2 Flügeln max. 4m /350 kg pro Flügel
  • EleganteTorantriebe mit Edelstahloberflächen u
  • In der FC-Version bietet es doppelt integrierte mechanische Endschalter, ideal, wenn Sie keine Bodenanschläge haben
  • Kompatibel mit nach innen und nach außen öffnendem Tor
  • Elektromechanisch 12V DC Torantrieb mit 500 mm Hub
  • Krafteinstellung, Kompatibel mit Not-Akku*, Fußggängerfunktion:öglicht eine Teilöffnung des Drehtores
  • ENERGIEEINSPARUNG. Stand-by Stromaufnahme: nur 0,012 A

2-flügelig Torantrieb Set für doppelflügelige Tore mit eineGesamtbreite von max. 8m und einem max. Gewicht von 700 kg (bis 4m und 350kg Je. Flügel  4m/350kg

Für die Montage an nach außen öffnenden Toren eignet sich dieser Antrieb ebenso

DUCO SAFE

Der Torantrieb sowie die Motorsteuerung entspricht den aktuellen EU-Normen für kraftbetätigte Tore nach DIN EN12453 und EN12445

SELF LOCK -Selbstverriegelungstechnik

Selbsthemmende Antriebsspindel.Die Antriebe halten die Tore bei Auf und Zu an den Anschlag gedrückt, somit sind keine Windgeräusche möglich

Eine äußerst massive Spindel in Verbindung mit einer großzügig dimensionierten Spindelmuffe aus Hostaform sind Garanten für einen langen zuverlässigen Betrieb. Durch die selbsthemmenden Eigenschaften der Spindel steigt der Schutz gegen unerlaubtes Aufdrücken des Tores und die sonst notwendigen E-Schlösser für die Endlagen können entfallen.

GARANTIE

Garantie: Bei unseren Produkten handelt es sich um EU-Neuware mit 2 Jahren Garantie ab Kaufsdatum !

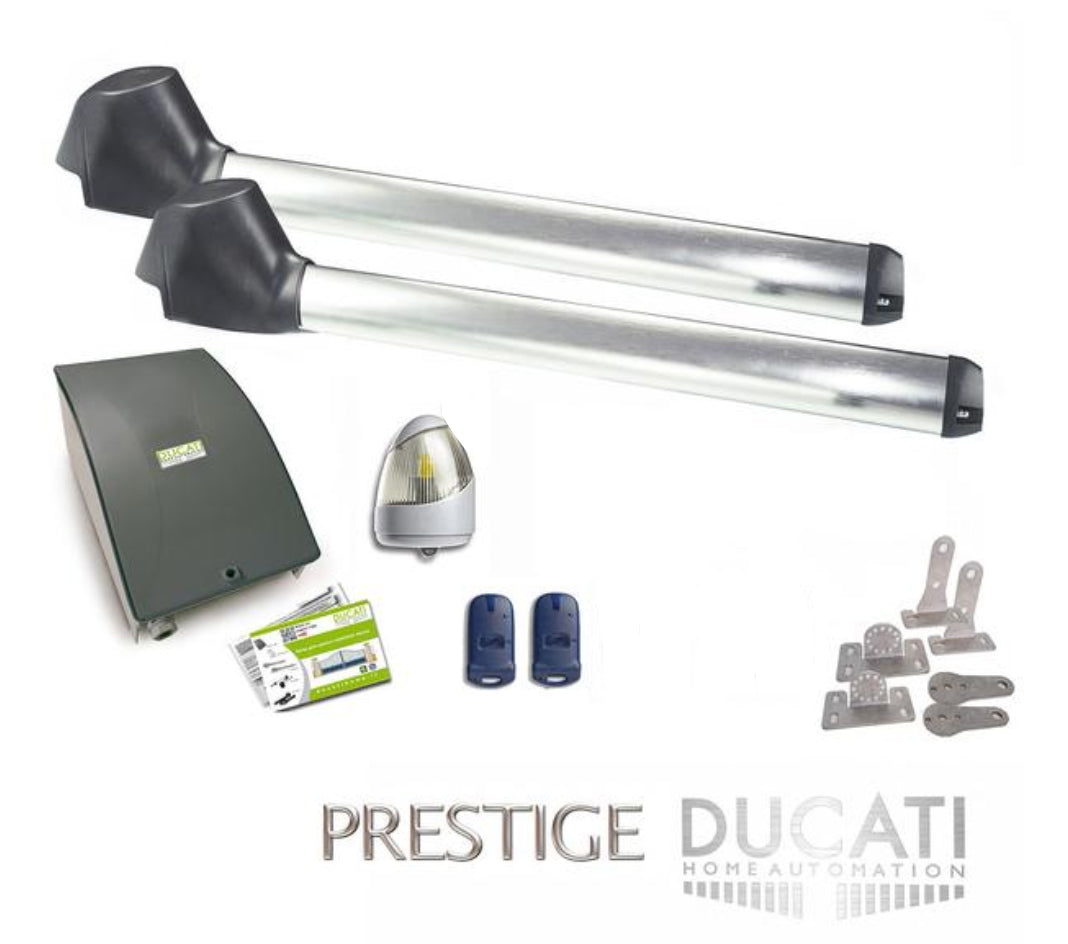

  • 2x EVO700  500mm Hub 12V 60W Teleskopisch Elektromesisch selbsthemmender Antrieb mit 1 m Kabel H05RN-F 2 x 1mmq geliefert
  • Set Befestigungsplatten
  • 1x KONTROL 7855  Motorsteuerung Gehäuse mit Platine Modell CTH42, Ringkerntransformator, integrierten Funkempfänger und Antennenkabel
  • 2x 6203Roll - 2 Kanäle Handsender 433 Mhz. Ducati Rolling Code. Reichweite: ca. 50 ms
  • 1x FLASH7500 - Blinklicht
  • 1x Notentriegelungsschlüssel
  • 1x Montageanleitung Deutsc
  • Ideal für eine sichere, schnelle und einfache Installation
  • Auf Wunsch lässt sich der Drehtorantrieb auch per GSM* steuern. Kompatibel mit dem DUCATI GSM Modul (*nicht im Lieferumfang enthalten)
  • Bietet 2 Arbeitsmodus: "Schritt/Schritt" (1 Puls zum Öffnen, 1 Puls zum Schließen) oder mit Automatische Schließen mit einstellbare Pausenzeit 1-100 Sekunden
  • Einstellung der Motorleistung / Empfindlichkeit bei Hindernis.
  • Elektronische Hinderniserkennung: stoppt das Drehtor automatisch, sobald es auf ein Hindernis trifft und schützt so Personen und Gegenstände im Fahrbereich des Tores. Gemäß EN 13241 &12453
  • Fußgängerfunktion: ermöglicht eine Teilöffnung des Drehtores, um Fußgänger passieren zu lassen
    Diese Funktion kann per Fernbedienung oder drahtgebundener Steuerung gesteuert werden (zB durch einen Schlüsselschalter)
  • Kompatibel mit Notfall-Batterien bei Stromausfall mit Hinzufügung des Moduls CMBAT* (*nicht im Lieferumfang enthalten)
  • Steuereinheit mit integriertem Batteriefach Gehäuse: kann jede 12V-Batterie bis auf maximale Abmessung passen: 9cm x 15cm x 9,5cm h
  • kompatibel Elektroschloss 12V ac. Achtung: Elektroschloss ist nicht erforderlich, aber für Flügel länger als 2,8m empfohlen. Dieser Öffner ist kompatibel mit 12V Wechselstrom -Elektroschloss (WARNUNG: Falls der Öffner von der Reservebatterie angetrieben wird, muss die Elektroschloss einen Booster haben, um den Gleichstrom in Wechselstrom umzuwandeln)
  • Einfache Selbstlagerung der Fernbedienungen durch Drücken einer Taste
  • Inklusive Notentriegelung Schlüssel zur manuellen Bedienung bei Stromausfall
  • Möglichkeit der Verbindung eines externen zeitgesteuerten Licht(Beispiel: Gartenlicht)
  • Made in Italy - Alle Komponenten werden im Unternehmen hergestellt, um hohe Qualität und Zuverlässigkeit zu garantieren.
  • Kundendienst und Unterstützung direkt vom Hersteller ohne Vermittler, um eine schnelle und sofortige Lösung für jeden Bedarf zu bieten.
  • CE-Konformität: Produkt zertifiziert auf allen Punkten der aktuellen europäischen Vorschriften. NEMKO/ INTERTEK/ TÜV Testberichte und Zertifikate auf Anfrage erhältlich
  • Völlig im Haus entworfene Software und Hardware konzentrieren sich auf den Niedrig Energieverbrauch und die Aufmerksamkeit auf die absolute Zuverlässigkeit mit innovativen Komponenten der neuesten Generation als unser hochwertiger Funkempfänger-Hybrid
  •  Ducati beschließt, Ringkerntransformator nur zu verwenden, um maximale Zuverlässigkeit und Sicherheit durch Überspannungen und ESD zu erreichen. Unser Standard 230V-50Hz Transformator ist auch in Version 110V / 60Hz erhältlich.

ANTRIEB EVO 700  TECHNISCHE DATEN


Betriebsspannung
 12V
Leistung  60W
max. Drehmoment 1200N
Nutzhub 500mm
Hubgeschwindigkeit (cm/sek)
1,5mm
Telescopisch -
Dauereinsatz intensive Nutzung
keine Grenzen
Temperaturbereich -20°C/+50°C
max. Flügellänge (kleiner natürlich immer möglich !) 4m
max. Flügelgewicht (weniger natürlich immer möglich !) 250kg
Maximaler Öffnungswinkel 137°
Automatische Flügel Blockierung  √
selbsthe-
mmender
Spindel-
Flügel-
torantrieb
Manuelle Notfall Entriegelung √ Durch dreieckigen Schlüssel
Kompatibel mit Tor nach außen Offnung

HINWEIS: Der Stellantrieb stoppt durch amperometrisches Erkennungssystem: Es erfordert daher, dass mechanische Bodenanschläge installiert werden müssen, um den Torflügel in der offenen und geschlossenen Position zu stoppen.

NEU ! FC version bietet Endanschlag verstellbar für Tor AUF und ZU im Antrieb.

FC-Version sind mit integrierten mechanischen Endanschläge für die offene und geschlossene Flügelposition gekennzeichnet, damit man die Bodenanschläge für die offene Flügelposition, meist lästige und gefährliche Stolperfallen, vermeidet sein können.


CTH42 ELEKTRONIK PLATINE



Hauptstromversorgung

230-240V
/50-60Hz
Im Gehäuse der
Steuerung ist der
Trafo verbaut
welcher die
Betriebss-
pannung
Ringkerntransformator 105W
Sicherung √10AF
Ringkerntransformator
Sicherung
0,8AT (1,2AT for 110V transformer)
Nutzung am Tor mit
1 oder 2 Flügel
Ausgang
Spannungsversor-
gung
für externe Geräte
12V
Verbrauch
in stand-by
12mA ( 0,0012A)
Funkempfänger 2 Kanäle
(1 für volle
Zyklusöff-
nung,1 für
Fußgänge-
röffnung)
Speicherplätze für
Handsender
10
Protokoll
Funkübertragung
DUCATI rolling code
Frequenz 433,92MHz
Selbstlernende
Fernbedienung
Antenne Kabel
auf der Platine
Ausgang für
externe Antenne
Automatische
Schließfunktion
√ mit  einstellbarer
zeit 1-100 sec.
Schritt / Schritt
Arbeitsmodus
√  1 Puls zum  Öffnen
1 Puls zum Schließen
Motorleistung
Einstellung
√ Durch Drehen des Potentiometers im
Uhrzeigersinn erhöhen Sie die
Motorleistung und verringern
die Hinderniserkennung
DUCO SAFE
Sicherheitssystem
gegen Druck. In Übereinstimmung
mit den EU Normen
EN13241 / EN12453
amperometrischen
Hinderniserkennung (Stop)
In Übereinstimmung
mit den EU-CE-Normen
Ausgang für zeitbestimmte
Hilfsbeleuchtung (60 sek.)
√ max 10W 12V lamp
Ausgang für zeitbestimmte
Hilfsbeleuchtung (60 sek.)
√ max 10W  12V lampe
Ausgangsklemmen
für Elektroschloss
√ max 10W 12V lampe
Eingangskontakt
(NC) für Lichtschranken
√ NC  Normalerweise
geschlossener Kontakt Lichtschranke
nur bei Zulauf
Vollzyklus-START-
Eingangklemmen
√ NO Normalerweise geoffener
Kontakt
Fußgängerzyklus START
Eingangklemmen
√ NO Normalerweise geoffener
Kontakt
Ausgang für CMBAT
Akku-Ladegerät- Management-Modul
( benötigt um eine Notfallbatterie zu
verbinden)


( Warnung: nur und falls die elektronische Platine mit einer Akku versorgt wird (benötigt zusätzliches Modul CMBAT), wird das Elektroschloss eine Stromversorgung von 12Vdc haben. Es ist daher notwendig, dass das elektrische Schloss mit einem “booster” ausgestattet ist, (der die 12Vdc Ausgangsspannung In 12Vac umwandelt)

Hier klicken Um die allgemeine Bedienungsanleitungherunterzuladen

CTH42 Um das Schaltplan der elektronischen Karte herunterzuladen

6203Roll Um das Fernbedienungsanweisungen herunterzuladen

cth42 video manual

EVO700 Klicken Sie hier, um das Installationsdiagramm herunterzuladen
