HC619 PRO MONO
1-flügelig Torantrieb Set für doppelflügelige Tore mit eine Gesamtbreite von max. 3m und einem max. Gewicht von 500 kg
Für die Montage an nach außen öffnenden Toren eignet sich dieser Antrieb ebenso.
bietet:
FAST SPEED schnelle Geschwindigkeit Systeme um kurze Wartezeiten und maximale Sicherheit zu garantieren
SOFT STOP + viele zusätzliche Profi-Eigenschaften kennzeichnen. Ideal für Wohn- und Gewerbezwecke.
ARS Sobald erkennt die Anlage ein Hindernisse - die Laufrichtung wird umgekehrt
DUCOSOL Technologie
Äußerst zuverlässig, kann von 3 Stromversorgung-Art versorgt werden
- Vom Hauptstromversorgung 230V/50Hz ( durch transformator)
- Vom Notbatterie
- Vom Solarpanel
Bietet Ducati's Niedrigverbrauchs-Technologie: mit nur 0,007A Stand-by Verbrauch sorgt für langlebige Leistungen bei jedem Wetter. Bis zu 50 Zyklen täglich garantiert auch bei schlechten Licht, mit einer standard 12V 7A Akku + 12V min.10W Photovoltaik Solarpanel. Keine zusätzlichen Module benötigt: alles an Bord.
100% AUTONOME NUTZUNG. Ideal für die Automatisierung eines Tores, wo die Stromversorgung nicht verfügbar ist, ist auch eine intelligente Option für bestehende Systeme zu ersetzen um eine 100% autonome Stromversorgung zu setzen. Es ermöglicht Ihnen, Ihre Autonomie und Einsparungen zu maximieren: Es vereinfacht und reduziert die Installationskosten und lass Sie bis 100,00€/jahr *sparen (*Durchschnittliche jährliche elektrische Kosten der meisten der Standard-Toröffner auf dem Markt verfügbar)
DUCO SAFE
Der Torantrieb sowie die Motorsteuerung entspricht den aktuellen EU-Normen für kraftbetätigte Tore nach DIN EN12453 und EN12445
DUCATI rolling code codierte Funkübertragung (an Bord Radio empfängt & Antennenkabel) mit seinem einzigartigen ändernden Code, geben Ihnen Frieden des Verstandes, dass Ihre Familie und Eigentum sicher ist.

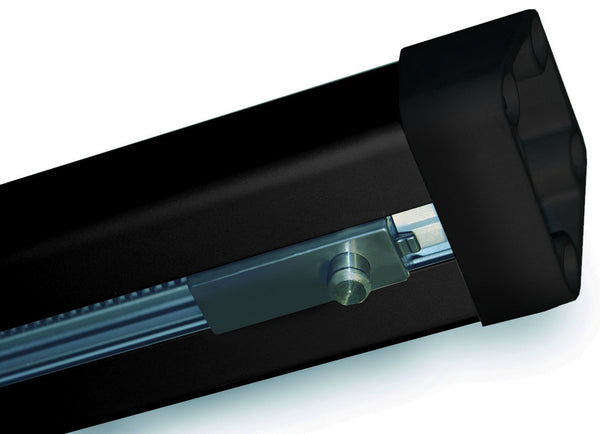

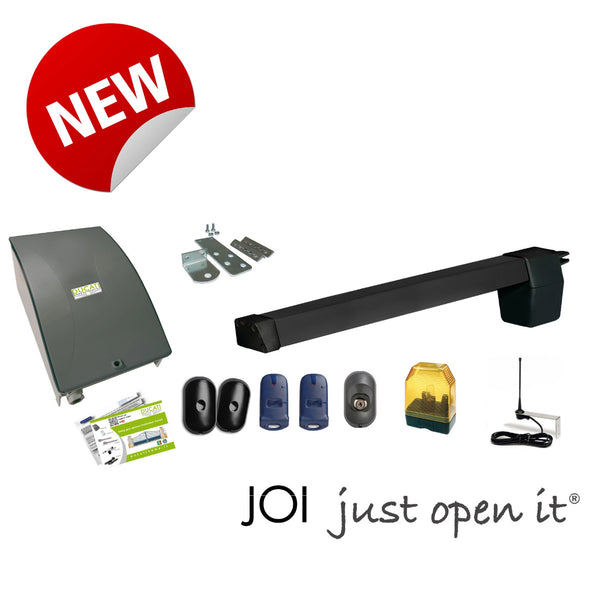

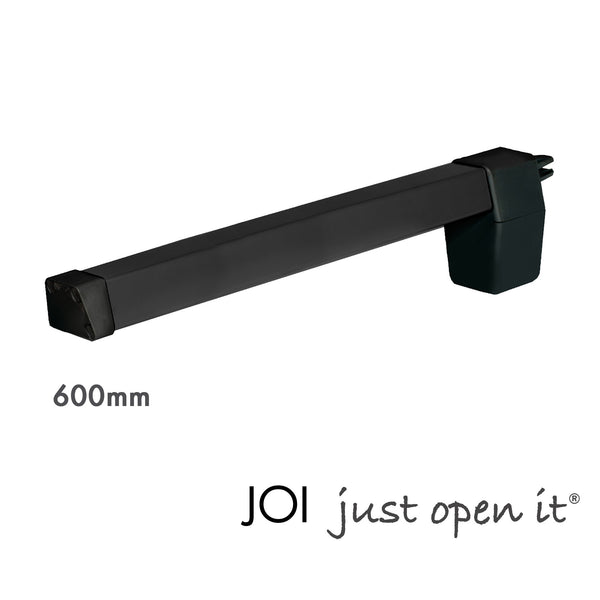

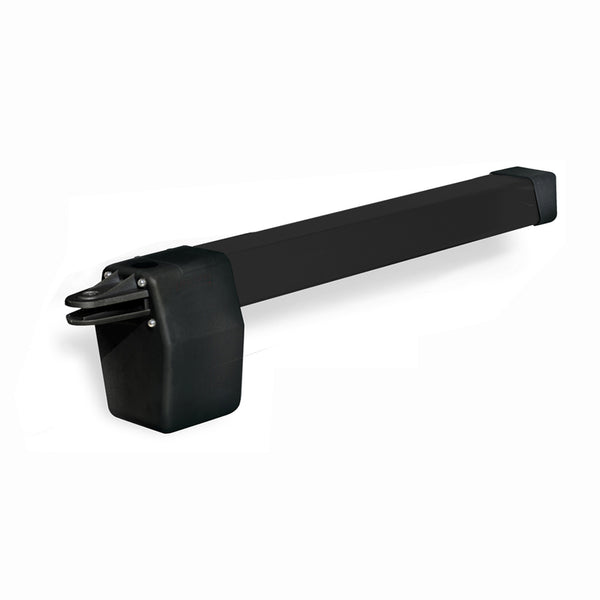

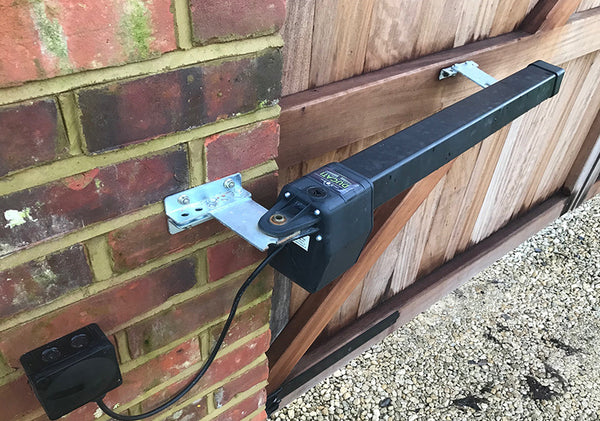

- 1 Stück HC618 -600mm Hub 12V 60W Teleskopisch Elektromesisch selbsthemmender Antrieb mit 1 m Kabel H05RN-F 2 x 1mmq geliefert
- 1 Set Befestigungsplatten

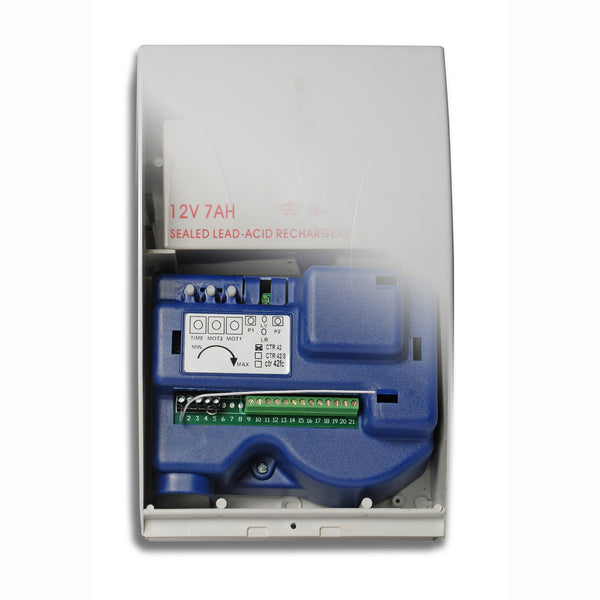

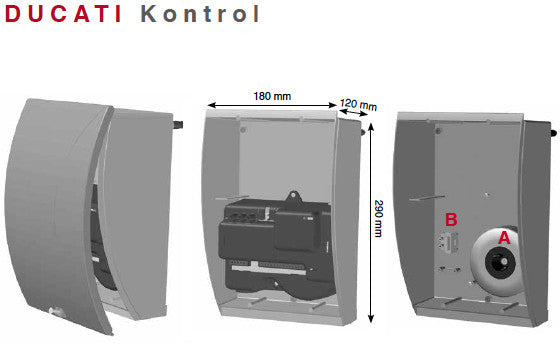

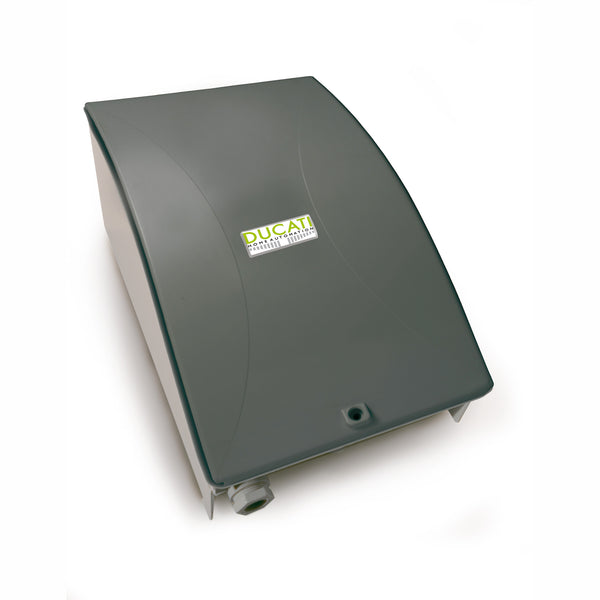

- 1 Stück Kontrol 9048- Motorsteuerung Gehäuse mit Platine Modell CTH48, Ringkerntransformator, integrierten Funkempfänger und Antennenkabel

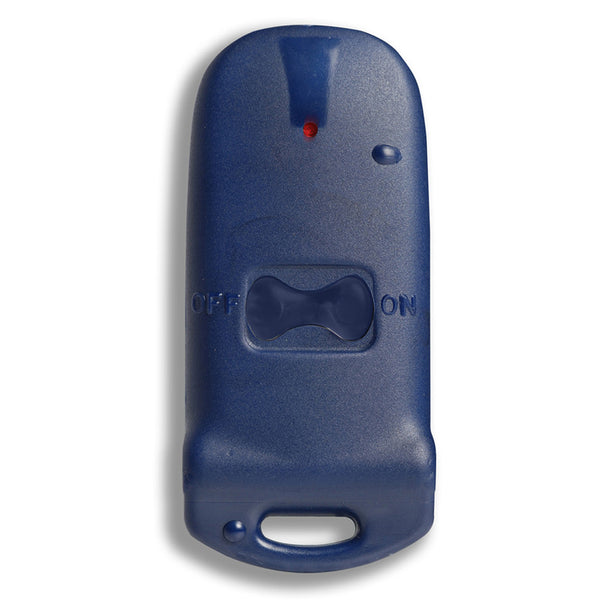

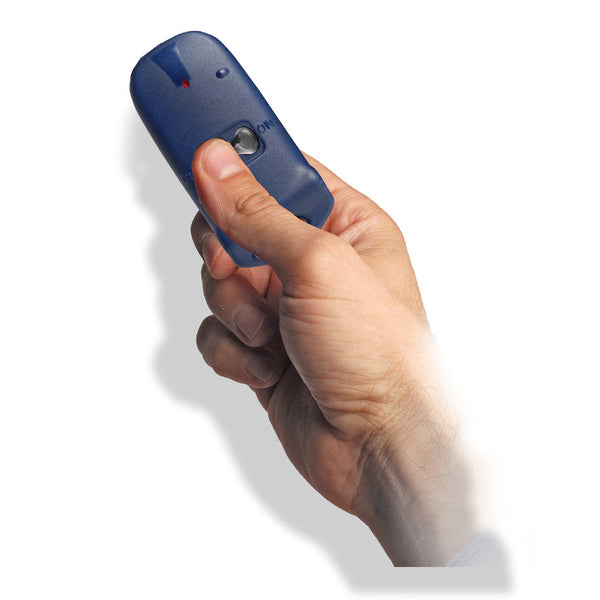

- 2 Stück 6203Roll - 2 Kanäle Handsender 433 Mhz. Ducati rolling Code. Reichweite: ca. 50 m

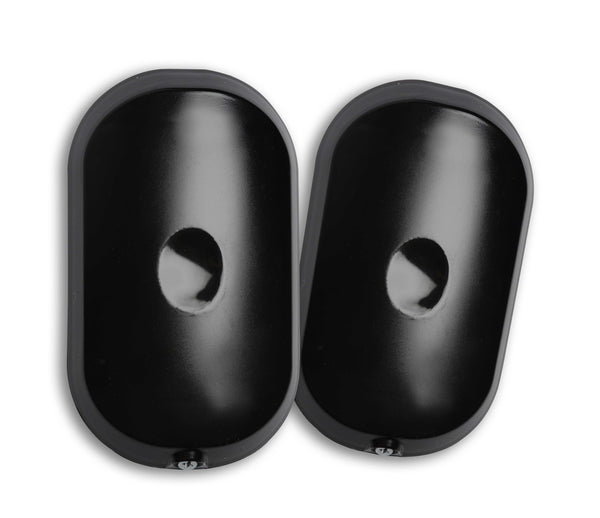

- 1 Stück Lichtschranken
- 1 Stück Externe Antenne

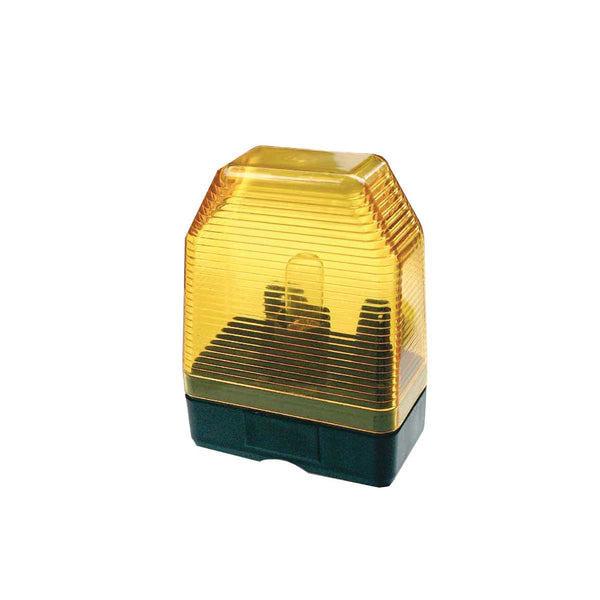

- 1 Stück HC7500 - 12V Blinklicht
- 1 Stück SW5000 -Schlüsseltaster
- 1 Stück Notentriegelungsschlüssel
- 1 Stück Montageanleitung Deutsch
- 1 Stück Warnschild
- DUCO FASTS chnelles Schließen und Öffnen. Öffne deine Tür schneller als je zuvor!
- Ideal für den intensiven Einsatz. Hochleistungsöffner: kann in kontinuierlichen Zyklen ohne Überhitzung arbeiten
- SOFT STOP-Anpassung: Sie können die Verlangsamungsphase vorschreiben / antizipieren
- Steuereinheit mit integriertem Batteriefach Gehäuse: kann jede 12V-Batterie bis auf maximale Abmessung passen: 9cm x 15cm x 9,5cm h
- An Bord integrierte Photovoltaik-Solarpanel Stromversorgung Management (keine zusätzlichen Module benötigt) das Solarpanel kann direkt an die CTH48-Platine angeschlossen werden
- An Bord integriertes Batterie-Ladegerat-Management (keine zusätzlichen Module benötigt) die Batterie kann direkt an die CTH48-Platine angeschlossen werden
- Der CTH48 ist so konzipiert, dass er mit Standard-Solarmodulen und standard Batterien betrieben werden kann, die auf dem Markt bei niedrigen Kosten zugänglich sind. Die Verwendung von teuren kundenspezifischen Batterien wird nicht von Ducati auferlegt
- Bietet 2 Arbeitsmodus: "Schritt/Schritt" (1 Puls zum Öffnen, 1 Puls zum Schließen) oder mit Automatische Schließen mit einstellbare Pausenzeit 1-100 Sekunden
- kompatibel mit Elektroschloss 12V ac mit Booster um den Gleichstrom in Wechselstrom umzuwandeln (Elektroschloss Ausgangsklemmen auf Platine CTH48: 12Vdc)
- Einstellung der Motorleistung / Empfindlichkeit bei Hindernis.
- Einstellung der Zeitverzögerung zwischen den beiden Flügeln
- Elektronische Hinderniserkennung: stoppt und umdrehet das Drehtor, sobald es auf ein Hindernis trifft und schützt so Personen und Gegenstände im Fahrbereich des Tores. Gemäß EN 13241 &12453
- Fußgängerfunktion: ermöglicht eine Teilöffnung des Drehtores, um Fußgänger passieren zu lassen. Diese Funktion kann per Fernbedienung oder drahtgebundener Steuerung gesteuert werden (zB durch einen Schlüsselschalter)
- Einfache Selbstlagerung der Fernbedienungen durch Drücken einer Taste
- Made in Italy - im Unternehmen hergestellt, um hohe Qualität und Zuverlässigkeit zu garantieren.
- Kundendienst und Unterstützung direkt vom Hersteller ohne Vermittler, um eine schnelle und sofortige Lösung für jeden Bedarf zu bieten.
- CE-Konformität: Produkt zertifiziert auf allen Punkten der aktuellen europäischen Vorschriften. NEMKO/ INTERTEK/ TÜV Testberichte und Zertifikate auf Anfrage erhältlich
- Völlig im Haus entworfene Software und Hardware konzentrieren sich auf den Niedrig Energieverbrauch und die Aufmerksamkeit auf die absolute Zuverlässigkeit mit innovativen Komponenten der neuesten Generation als unser hochwertiger Funkempfänger-Hybrid

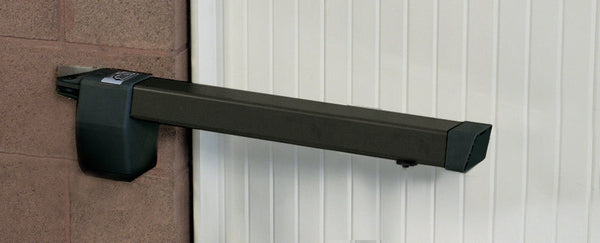

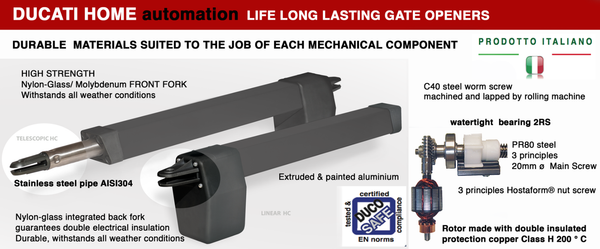

Antrieb HC618 Technische Daten
|
Betriebsspannung
(24V Variante) |
12V/
24V |
| Leistung |
60W/
120W |
| max. Drehmoment |
1200N/
2400N |
| Nutzhub | 600mm |
| Hubgeschwindigkeit (cm/sek) | 2 cm/sec |
| Telescopisch | - |
| Dauereinsatz |
intensive Nutzung
keine Grenzen |
| Temperaturbereich | -20°C/+50°C |
| max. Flügellänge (kleiner natürlich immer möglich !) | 5m |
| max. Flügelgewicht (weniger natürlich immer möglich !) | 500kg |
| Maximaler Öffnungswinkel | 137° |
| Automatische Flügel Blockierung |
√
selbsthe- mmender Spindel- Flügel- torantrieb |

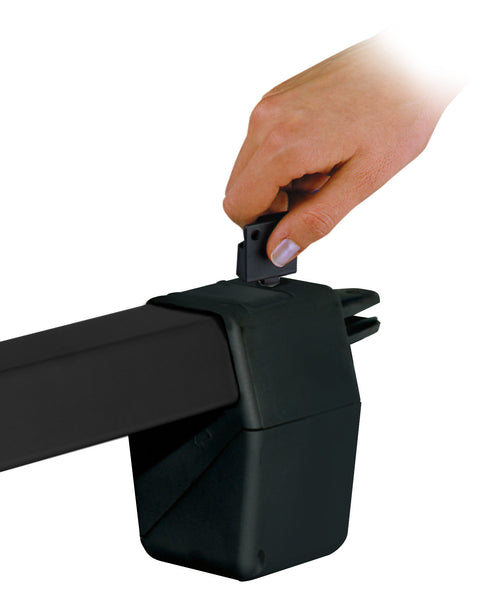

| Manuelle Notfall Entriegelung | √ Durch dreieckigen Schlüssel |
| Kompatibel mit Tor nach außen | √ |
|

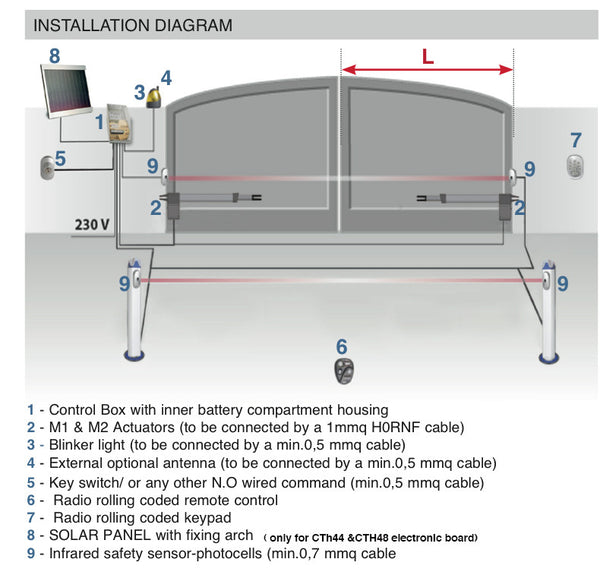

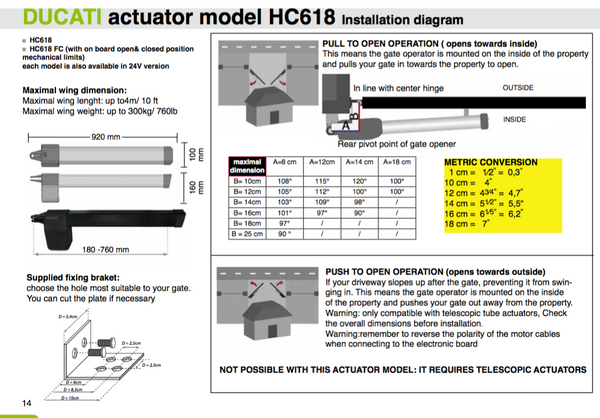

Max "C" Maßnahme
(Siehe Säuleninstallation- sdiagramm) Um den Stellantrieb zu installieren, um Mauerwerk zu vermeiden |
19cm |
HINWEIS: Der Stellantrieb stoppt durch amperometrisches Erkennungssystem: Es erfordert daher, dass mechanische Bodenanschläge installiert werden müssen, um den Torflügel in der offenen und geschlossenen Position zu stoppen.
NEU ! FC version bietet Endanschlag verstellbar für Tor AUF und ZU im Antrieb.
FC-Version sind mit integrierten mechanischen Endanschläge für die offene und geschlossene Flügelposition gekennzeichnet, damit man die Bodenanschläge für die offene Flügelposition, meist lästige und gefährliche Stolperfallen, vermeidet sein können.
CTH48 Technische Daten
CTH48Technische Daten . Oder Hier clikken fur CTH48/24V version
|
Hauptstrom-
versorgung (24V Version) |
kann von 3
Stromver- sorgung-Art versorgt werden: A) Vom Hauptstromver- sorgung 230V/50Hz , durch transfor- mator; B) Vom Not- batterie 12V min 7A (2 x 12V min 5 A); C) Vom Solarpanel 12V min.10W (24V min. 20W) |
|
Systembetrie-
bsspannung (24V Version) |
12V (24V) |
| Akkuladegerät | √ am Bord |
| Sicherung | √10AF |
|
Nutzung am Tor
mit 1 oder 2 Flügel |
√ |
|
Ausgang Spannun-
gsversorgung für externe Geräte (24V Version) |
12V (24V) |
| Verbrauch in stand-by (24V Version) |
7mA
(0,014A) |
| Funkempfänger |
2 Kanäle
(1 für volle Zyklusöffnung, 1 für Fußgän- geröffnung) |
|
Speicherplätze für
Handsender |
20 |
|
Protokoll
Funkübertragung |
DUCATI
rolling code |
| Frequenz | 433,92MHz |
|
Selbstlernende
Fernbedienung |
√ |
|
Antenne Kabel auf
der Platine |
√ |
|
Ausgang für externe
Antenne |
√ |
|
Automatische
Schließfunktion |
√ mit
einstellbarer zeit 1-100 sec. |
|
Schritt / Schritt
Arbeitsmodus |
√ 1 Puls zum
Öffnen, 1 Puls zum Schließen |
|
Motorleistung
Einstellung |
√ Durch Drehen
des Potentio- meters im Uhrzeigersinn erhöhen Sie die Motorlei- stung und verringern die Hinderniser- kennung |
|
DUCO SAFE
Sicherheitssystem gegen Druck. In Übereinstimmung mit den EU Normen EN13241 / EN12453 |
amper-
metrischen Hinderni- serkennung. Sobald erkennt die Anlage ein Hindernisse - die Laufri- chtung wird umgekehrt |
| In Übereinstimmung mit den EU-CE-Normen | √ |
|
Ausgang für zeitbestimmte Hilfsbeleuchtung (60 sek.)
(24V Version) |
√ 12V max 10W
(24V max 10W) |
|
Blinkerausgang-klemmen
(24V Version) |
√ 12V max 10W (24V
max 10W) Blinkt schnell beim Schließen, blinkt langsam beim Öffnen |
|
Ausgangsklemmen für Elektroschloss
(24V Version) |
√ 12V dc (24V dc)
Warnung: wird das Elektroschloss eine Stromver- sorgung von12/24Vdc haben. Es ist daher notwendig, dass das elektrische Schloss mit einem “booster” ausgestattet ist, (der die dc Ausgangss- pannung In ac spannung um- wandelt ) |
| Eingangskontakt (NC) für lichtschranken |
√ NC
Normaler- weise ges- chlossener Kontakt. Licht- schranke nur bei Zulauf |
| Vollzyklus-START- Eingangklemmen |
√ NO
Normaler- weise geoffener Kontakt |
| Fußgängerzyklus START Eingangklemmen |
√ NO
Normaler- weise geoffener Kontakt |
|
Ausgangsklemmen
für STOP Taste (Notfall) |
√ NC
Normaler- weise geschlo- ssener Kontakt. |
|
Akku (Batterie)
Eingangklemmen |
√ |
|
Solar panel
Eingangklemmen |
√ |
|
Remote-Anzeige
Torzustand augansklemmen (24V Version) |
√ bei
Anschluss beispiels- weise einer Ledlampe 12V max 10W (24V max. 10W) kann man auf Distanz den Torzustand monitorieren: Licht an = Tor offen; langsames Blinken = am Öffnen; schnelles Blinken = am Schliessen; Licht aus = Tor geschlossen |
|
Inversion am Hindernis |
√ |
|
Verlangsamung
/ SOFT STOP |
√ |
Hier klicken Um die allgemeine Bedienungsanleitungherunterzuladen
CTH48 Platine Schaltplan / Bedienungsanleitung
6203Roll Um das Fernbedienungsanweisungen herunterzuladen
CTH48 Sehen Sie sich das Installationsvideo anCTH48 installation video
