SW3000

Previous Product

CHOOSE PRODUCT VARIANT

€ 245.00EUR

Preise zzgl.22% IVA und Versandkosten Die Versandkosten hängen von der Lieferadresse und Artikel Gewicht Kurzvorschau Versandkosten: Deutschland / Österreich = ca (€12 - €24)

Einfaches und essentielles Basismodell, Bausatz "erste Preis-Einstiegsklasse

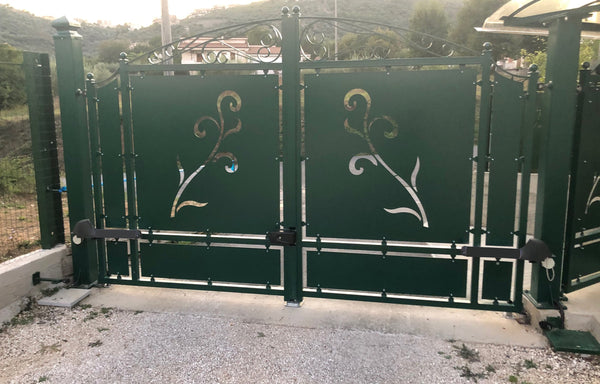

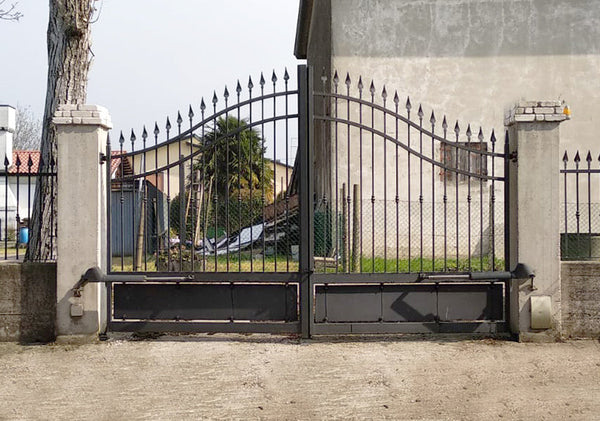

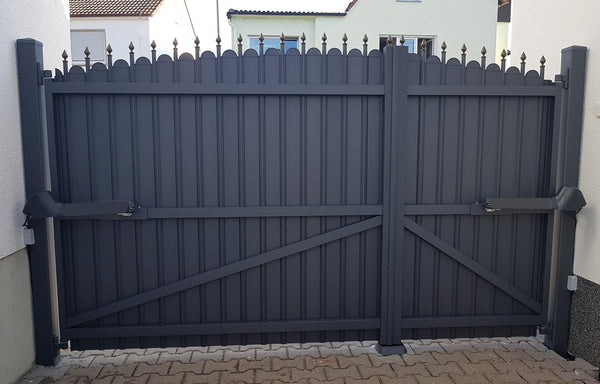

für Kleine Drehtore mit 2 Flügeln max. 1,8m /150 kg pro Flügel, die sich nach innen öffnen mit leichten und gut ausbalancierten Flügeln
Elektromechanische 12V DC Toratriebe mit 400 mm Hub
Arbeitsmodus: Schritt für Schritt oder automatisches Schließen nach 30 Sek.
ENERGIEEINSPARUNG. Stand-by Stromaufnahme: nur 0,009 A
FC-Version mit 2 integrierten mechanischen Endschaltern

2-flügelig Torantrieb Set für doppelflügelige Tore mit eineGesamtbreite von max. 3.6m/12ft und einem max. Gewicht von 200 kg

Ducati's Einstiegsebene Drehtorantrieb. Einfache Installation

Ideal für kleine und leichte Toren die nach Innen öffnen.

Dieser Toröffner ist sehr einfach, ohne erweiterte Option, aber sehr einfach zu installieren. Ideal für diejenigen, die einen unkomplizierten Toröffner wollen.

Kompatibel mit der Verwendung von optionalen Fotozellen.

DUCO SAFE
Der Torantrieb sowie die Motorsteuerung entspricht den aktuellen EU-Normen für kraftbetätigte Tore nach DIN EN12453 und EN12445
SELF LOCK -Selbstverriegelungstechnik
Selbsthemmende Antriebsspindel.Die Antriebe halten die Tore bei Auf und Zu an den Anschlag gedrückt, somit sind keine Windgeräusche möglich
Eine äußerst massive Spindel in Verbindung mit einer großzügig dimensionierten Spindelmuffe aus Hostaform sind Garanten für einen langen zuverlässigen Betrieb. Durch die selbsthemmenden Eigenschaften der Spindel steigt der Schutz gegen unerlaubtes Aufdrücken des Tores und die sonst notwendigen E-Schlösser für die Endlagen können entfallen
GARANTIE Bei unseren Produkten handelt es sich um EU-Neuware mit 2 Jahren Garantie ab Kaufsdatum !

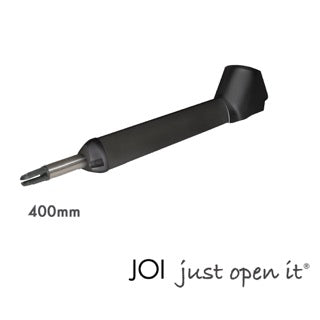

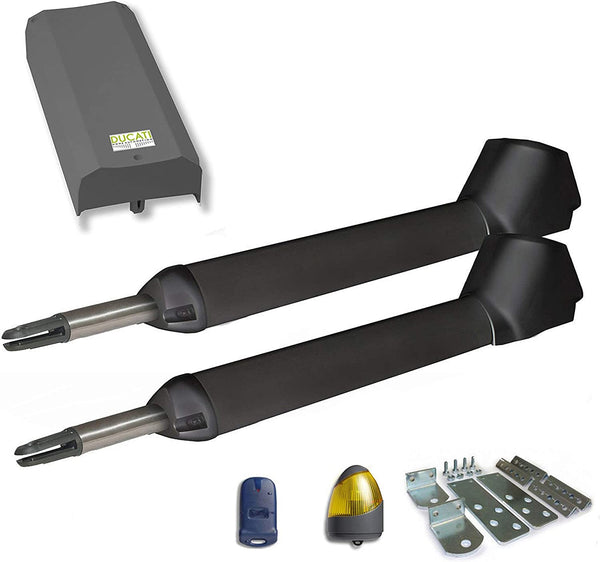

2 Stück SW400 - 400mm 400mm Hub 12V 60W Elektromesisch selbsthemmender Antrieb mit 1 m Kabel H05RN-F 2 x 1mmq geliefert
1 Set Befestigungsplatten

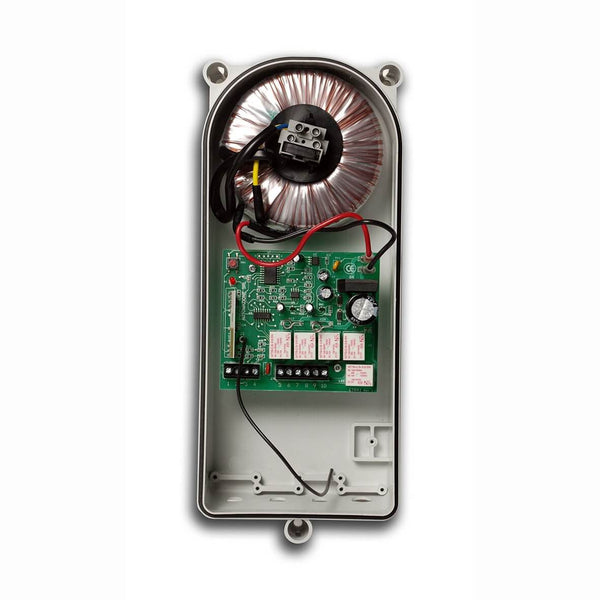

1 Stück Kontrol 7851- Motorsteuerung Gehäuse mit Platine Modell CTH41, Ringkerntransformator, integrierten Funkempfänger und Antennenkabel

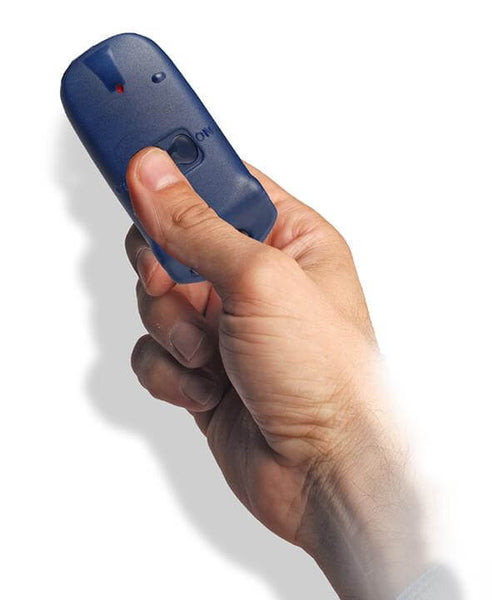

2 Stück 6203Roll - 2 Kanäle Handsender 433 Mhz. Ducati rolling Code. Reichweite: ca. 50 m
1 Stück HC7500 - 12V Blinklicht

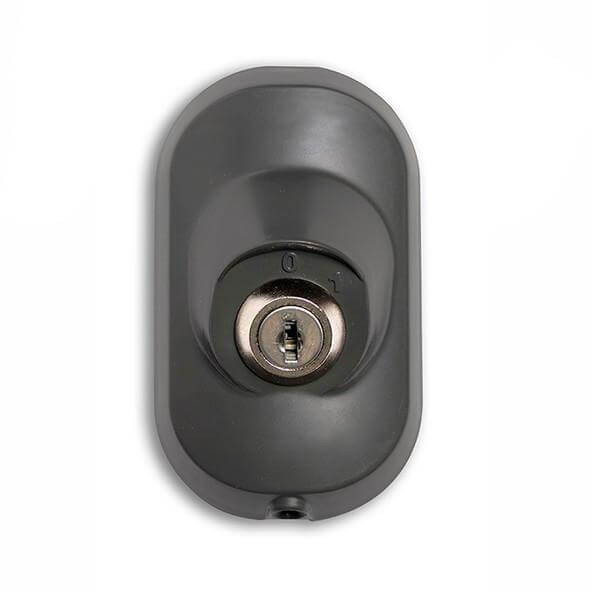

1 Stück SW5000 -Schlüsseltaster
1 Stück Notentriegelungsschlüssel
1 StückMontageanleitung Deutsch
1 Stück Warnschild

Ideal für eine sichere, schnelle und einfache Installation
Auf Wunsch lässt sich der Drehtorantrieb auch per GSM* steuern. Kompatibel mit dem DUCATI GSM Modul (*nicht im Lieferumfang enthalten)
Bietet 2 Arbeitsmodus: "Schritt/Schritt" (1 Puls zum Öffnen, 1 Puls zum Schließen) oder mit Automatische Schließen mit Pausenzeit 30 Sekunden
Elektronische Hinderniserkennung: stoppt das Drehtor automatisch, sobald es auf ein Hindernis trifft und schützt so Personen und Gegenstände im Fahrbereich des Tores. Gemäß EN 13241 &12453
Einfache Selbstlagerung der Fernbedienungen durch Drücken einer Taste
Inklusive Notentriegelung Schlüssel zur manuellen Bedienung bei Stromausfall
Made in Italy - Alle Komponenten werden im Unternehmen hergestellt, um hohe Qualität und Zuverlässigkeit zu garantieren.
Kundendienst und Unterstützung direkt vom Hersteller ohne Vermittler, um eine schnelle und sofortige Lösung für jeden Bedarf zu bieten.
CE-Konformität: Produkt zertifiziert auf allen Punkten der aktuellen europäischen Vorschriften. NEMKO/ INTERTEK/ TÜV Testberichte und Zertifikate auf Anfrage erhältlich
Völlig im Haus entworfene Software und Hardware konzentrieren sich auf den Niedrig Energieverbrauch und die Aufmerksamkeit auf die absolute Zuverlässigkeit mit innovativen Komponenten der neuesten Generation als unser hochwertiger Funkempfänger-Hybrid
Ducati beschließt, Ringkerntransformator nur zu verwenden, um maximale Zuverlässigkeit und Sicherheit durch Überspannungen und ESD zu erreichen. Unser Standard 230V-50Hz Transformator ist auch in Version 110V / 60Hz erhältlich.

Antrieb SW400 Technische Daten

Betriebsspannung (version 24V)	12V (24V)
Leistung (version 24V)	60W (120W)
max. Drehmoment	1200N 2400N
Nutzhub	400mm
Hubgeschwindigkeit (cm/sek)	1,5 cm/sec
Telescopisch	-
Dauereinsatz	intensive Nutzung keine Grenzen
Temperaturbereich	-20°C/+50°C
max. Flügellänge (kleiner natürlich immer möglich !)	4m
max. Flügelgewicht (weniger natürlich immer möglich !)	200kg
Maximaler Öffnungswinkel	125°
Automatische Flügel Blockierung	√ selbsthe- mmender Spindel- Flügel- torantrieb
Manuelle Notfall Entriegelung	√ Durch dreieckigen Schlüssel
Kompatibel mit Tor nach außen	-

HINWEIS: Der Stellantrieb stoppt durch amperometrisches Erkennungssystem: Es erfordert daher, dass mechanische Bodenanschläge installiert werden müssen, um den Torflügel in der offenen und geschlossenen Position zu stoppen.

NEU ! FC version bietet Endanschlag verstellbar für Tor AUF und ZU im Antrieb.

FC-Version sind mit integrierten mechanischen Endanschläge für die offene und geschlossene Flügelposition gekennzeichnet, damit man die Bodenanschläge für die offene Flügelposition, meist lästige und gefährliche Stolperfallen, vermeidet sein können.

CTH41 PLATINE Technische Daten

Hauptstromversorgung	12V
Sicherung	Automatic
Nutzung am Tor 2 Flügel	nur auf 2 Flügel drehto- rantrieb
Ausgang Spannungs- versorgung für externe Geräte	12V
Verbrauch in stand-by	8mA
Funkempfänger	1 Kanal für volle Zyklus- öffnung
Speicherplätze für Handsender	10
Protokoll Funkübertragung	DUCATI rolling code
Frequenz	433,92MHz
Selbstlernende Fernbedienung	√
Antenne Kabel auf der Platine	√
Ausgang für externe Antenne	-
Automatische Schließfunktion	√ Pausenzeit 30 Sek
Schritt / Schritt Arbeitsmodus	√ 1 Puls zum Öffnen, 1 Puls zum Schließen
Motorleistung Einstellung	-
DUCO SAFE Sicherheits- system gegen Druck. In Übereinstimmung mit den EU Normen EN13241 / EN12453	√ ampero- metrischen Hinderniser- kennung (Stopp)
In Übereinstimmung mit den EU-CE-Normen	√
Ausgang für zeitbestimmte Hilfsbeleuchtung (60 sek.)	-
Blinkeraus- gangklemmen	√ 12V max 10W Blinkt schnell beim Schließen, blinkt langsam beim Öffnen
Ausgangsklemmen für Elektroschloss	-
Eingangskontakt (NC) für lichtschranken	√ NC-Kontakt (Normaler- weise geschl- ossener Kontakt). Lichtsch- ranke nur bei Zulauf
Vollzyklus-START- Eingangklemmen	√
Fußgängerzyklus START Eingangklemmen	-
Ausgang für CMBAT Akku- Ladegerät-Management- Modul ( benötigt um eine Notfallbatterie zu verbinden)	-

Hier klicken SW400 Um das Installationsdiagramm des Antrieb herunterzuladen

Hier klicken CTH41 Um das Schaltplan der elektronischen Karte herunterzuladen

Hier klicken Um die allgemeine Bedienungsanleitungherunterzuladen
