EVO 748
2-flügelig Torantrieb Set für doppelflügelige Tore mit eineGesamtbreite von max. 8m und einem max. Gewicht von 700 kg (bis 4m und 350kg Je. Flügel).
Für die Montage an nach außen öffnenden Toren eignet sich dieser Antrieb ebenso.
Erweiterte hochwertige Elektronik-Platine 1 für e 1 oder 2-flügelig Torantrieb
bietet:
FAST SPEED schnelle Geschwindigkeit Systeme um kurze Wartezeiten und maximale Sicherheit zu garantieren
SOFT STOP + viele zusätzliche Profi-Eigenschaften kennzeichnen. Ideal für Wohn- und Gewerbezwecke.
ARS Sobald erkennt die Anlage ein Hindernisse - die Laufrichtung wird umgekehrt
DUCOSOL Technologie
Äußerst zuverlässig, kann von 3 Stromversorgung-Art versorgt werden
- Vom Hauptstromversorgung 230V/50Hz ( durch transformator)
- Vom Notbatterie
- Vom Solarpanel
Bietet Ducati's Niedrigverbrauchs-Technologie: mit nur 0,007A Stand-by Verbrauch sorgt für langlebige Leistungen bei jedem Wetter. Bis zu 50 Zyklen täglich garantiert auch bei schlechten Licht, mit einer standard 12V 7A Akku + 12V min.10W Photovoltaik Solarpanel. Keine zusätzlichen Module benötigt: alles an Bord.
100% AUTONOME NUTZUNG. Ideal für die Automatisierung eines Tores, wo die Stromversorgung nicht verfügbar ist, ist auch eine intelligente Option für bestehende Systeme zu ersetzen um eine 100% autonome Stromversorgung zu setzen. Es ermöglicht Ihnen, Ihre Autonomie und Einsparungen zu maximieren: Es vereinfacht und reduziert die Installationskosten und lass Sie bis 100,00€/jahr *sparen (*Durchschnittliche jährliche elektrische Kosten der meisten der Standard-Toröffner auf dem Markt verfügbar)
DUCO SAFE
Der Torantrieb sowie die Motorsteuerung entspricht den aktuellen EU-Normen für kraftbetätigte Tore nach DIN EN12453 und EN12445
DUCATI rolling code codierte Funkübertragung (an Bord Radio empfängt & Antennenkabel) mit seinem einzigartigen ändernden Code, geben Ihnen Frieden des Verstandes, dass Ihre Familie und Eigentum sicher ist.

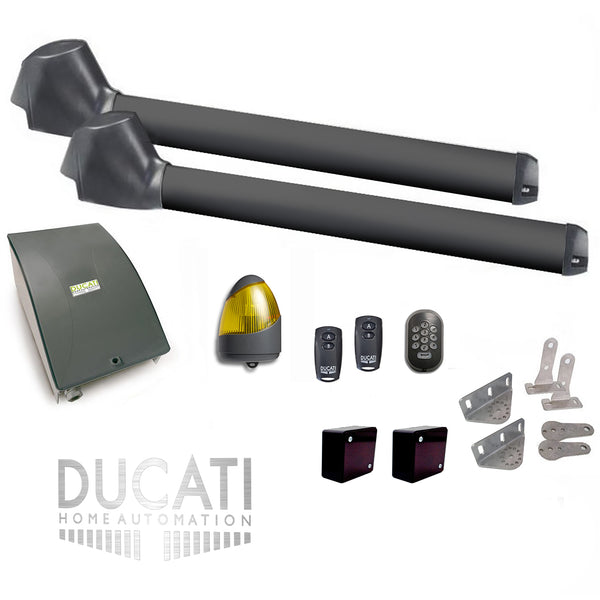

- 2x EVO700 Elektromekanisch selbsthemmender Antrieb mit 1 m Kabel H05RN-F 2 x 1mmq geliefert
- 1 Set Befestigungsplatten

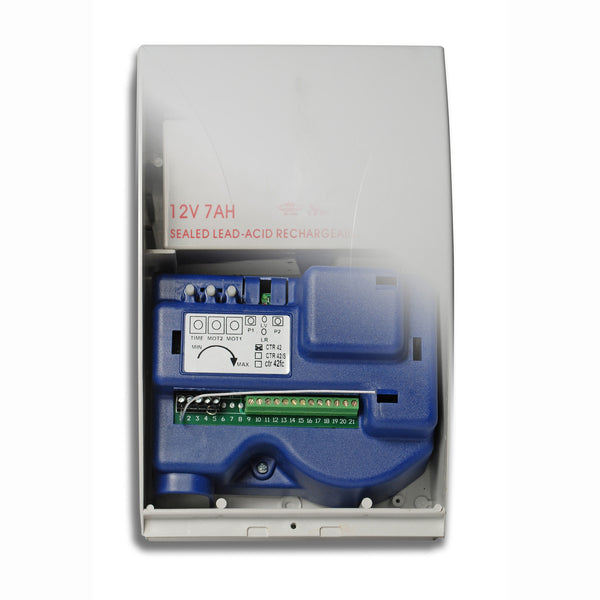

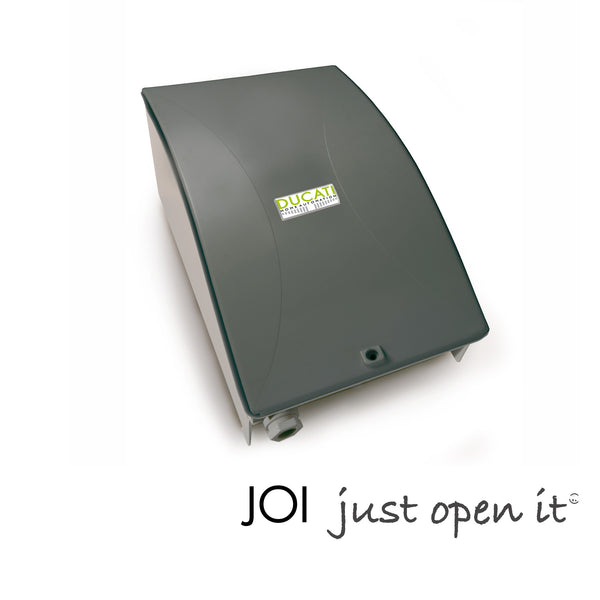

- 1 Stück Kontrol 9048- Motorsteuerung Gehäuse mit Platine Modell CTH48, Ringkerntransformator, integrierten Funkempfänger und Antennenkabel
- 2x 6203Roll - 2 Kanäle Handsender 433 Mhz. Ducati rolling Code. Reichweite: ca. 50 m
- 1 Stück Lichtschranken

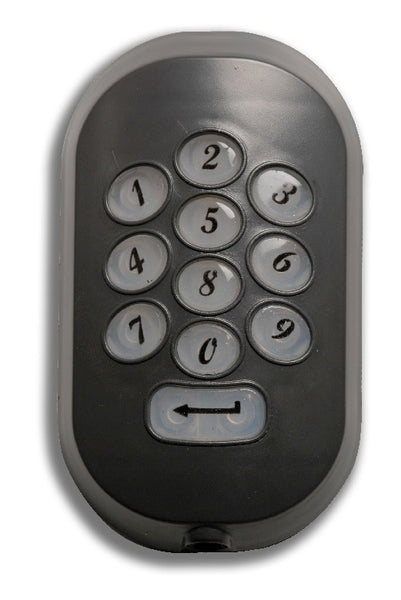

- 1x TASTY6500 - radio Tastatur

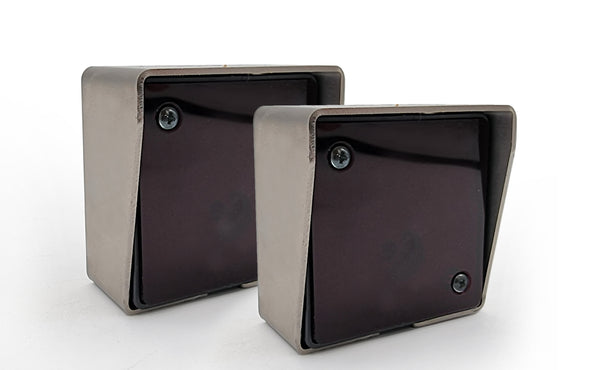

- 1 LASER 7120 - Lichtschranken
- 1 STILO 6025 - externe Antenne
- 1x notentriegelungsschlüssel
- 1x handbuch
- DUCO FAST Schnelles Schließen und Öffnen. Öffne deine Tür schneller als je zuvor!
- Ideal für den intensiven Einsatz. Hochleistungsöffner: kann in kontinuierlichen Zyklen ohne Überhitzung arbeiten
- SOFT STOP-Anpassung: Sie können die Verlangsamungsphase vorschreiben / antizipieren
- Steuereinheit mit integriertem Batteriefach Gehäuse: kann jede 12V-Batterie bis auf maximale Abmessung passen: 9cm x 15cm x 9,5cm h
- An Bord integrierte Photovoltaik-Solarpanel Stromversorgung Management (keine zusätzlichen Module benötigt) das Solarpanel kann direkt an die CTH48-Platine angeschlossen werden
- An Bord integriertes Batterie-Ladegerat-Management (keine zusätzlichen Module benötigt) die Batterie kann direkt an die CTH48-Platine angeschlossen werden
- Der CTH48 ist so konzipiert, dass er mit Standard-Solarmodulen und standard Batterien betrieben werden kann, die auf dem Markt bei niedrigen Kosten zugänglich sind. Die Verwendung von teuren kundenspezifischen Batterien wird nicht von Ducati auferlegt
- Bietet 2 Arbeitsmodus: "Schritt/Schritt" (1 Puls zum Öffnen, 1 Puls zum Schließen) oder mit Automatische Schließen mit einstellbare Pausenzeit 1-100 Sekunden
- Kompatibel mit Elektroschloss mit Booster um den Gleichstrom in Wechselstrom umzuwandeln (Elektroschloss Ausgangsklemmen auf Platine CTH48: 12Vdc / 24Vdc)
- Einstellung der Motorleistung / Empfindlichkeit bei Hindernis.
- Einstellung der Zeitverzögerung zwischen den beiden Flügeln
- Elektronische Hinderniserkennung: stoppt und umdrehet das Drehtor, sobald es auf ein Hindernis trifft und schützt so Personen und Gegenstände im Fahrbereich des Tores. Gemäß EN 13241 &12453
- Fußgängerfunktion: ermöglicht eine Teilöffnung des Drehtores, um Fußgänger passieren zu lassen. Diese Funktion kann per Fernbedienung oder drahtgebundener Steuerung gesteuert werden (zB durch einen Schlüsselschalter)
- Ausgangklemmen für gartenlicht oder Tor-Statusanzeige. Licht an = Tor ist offen; Licht aus = Tor ist geschlossen; Schnell blinkendes Licht = Tor schließt; Langsam blinkendes Licht = Tor öffnet sich.
- Blatt-Phasenverschiebungsphasen-Zeiteinstellung: notwendig bei einem 2-Flügeltor mit unterschiedlichen Öffnungswinkeln
- Ausgangklemmen fur Notfall STOP des Antrieb (NC Kontakt). Diese Funktion kann Schalter Tastegesteruert werden
- Einfache Selbstlagerung der Fernbedienungen durch Drücken einer Taste
- Made in Italy - im Unternehmen hergestellt, um hohe Qualität und Zuverlässigkeit zu garantieren.
- Kundendienst und Unterstützung direkt vom Hersteller ohne Vermittler, um eine schnelle und sofortige Lösung für jeden Bedarf zu bieten.
- CE-Konformität: Produkt zertifiziert auf allen Punkten der aktuellen europäischen Vorschriften. NEMKO/ INTERTEK/ TÜV Testberichte und Zertifikate auf Anfrage erhältlich
- Völlig im Haus entworfene Software und Hardware konzentrieren sich auf den Niedrig Energieverbrauch und die Aufmerksamkeit auf die absolute Zuverlässigkeit mit innovativen Komponenten der neuesten Generation als unser hochwertiger Funkempfänger-Hybrid
Antrieb EVO 700 Technische Daten
|
Betriebsspannung
(version 24V) |
12V/
24V |
| Leistung |
60W/
120W |
| max. Drehmoment |
1200N/
2400N |
| Nutzhub | 500mm |
| Hubgeschwindigkeit (cm/sek) | 1,5 cm/sec |
| Telescopisch | - |
| Dauereinsatz |
intensive Nutzung
keine Grenzen |
| Temperaturbereich | -20°C/+50°C |
| max. Flügellänge (kleiner natürlich immer möglich !) |
4m
|
| max. Flügelgewicht (weniger natürlich immer möglich !) |
350kg Jeder
flügel |
| Maximaler Öffnungswinkel | 137° |
| Automatische Flügel Blockierung |
√
selbsthe- mmender Spindel- Flügel- torantrieb |
| Manuelle Notfall Entriegelung | √ Durch dreieckigen Schlüssel |
| Kompatibel mit Tor nach außen |
√
|
HINWEIS: Der Stellantrieb stoppt durch amperometrisches Erkennungssystem: Es erfordert daher, dass mechanische Bodenanschläge installiert werden müssen, um den Torflügel in der offenen und geschlossenen Position zu stoppen.
NEU ! FC version bietet Endanschlag verstellbar für Tor AUF und ZU im Antrieb.
FC-Version sind mit integrierten mechanischen Endanschläge für die offene und geschlossene Flügelposition gekennzeichnet, damit man die Bodenanschläge für die offene Flügelposition, meist lästige und gefährliche Stolperfallen, vermeidet sein können.
CTH48 24V Technische Daten
|
Hauptstrom-
versorgung |
kann von 3
Stromver- sorgung-Art versorgt werden: A) Vom Hauptstromver- sorgung 230V/50Hz (durch transfor- mator); B) Vom Not- batterie 24V min.7A (Akku); C) Vom Solarpanel 24V min. 10W (durch Akku 24V min.10W) |
|
Systembetrie-
bsspannung |
24V |
| Akkuladegerät | √ am Bord |
| Sicherung | √10AF |
|
Nutzung am Tor
mit 1 oder 2 Flügel |
√ |
|
Ausgang Spannun-
gsversorgung für externe Geräte |
24V |
| Verbrauch in stand-by |
7mA
(0,007A) |
| Funkempfänger |
2 Kanäle
(1 für volle Zyklusöffnung, 1 für Fußgän- geröffnung) |
|
Speicherplätze für
Handsender |
20 |
|
Protokoll
Funkübertragung |
DUCATI
rolling code |
| Frequenz | 433,92MHz |
|
Selbstlernende
Fernbedienung |
√ |
|
Antenne Kabel auf
der Platine |
√ |
|
Ausgang für externe
Antenne |
√ |
|
Automatische
Schließfunktion |
√ mit
einstellbarer zeit 1-100 sec. |
|
Schritt / Schritt
Arbeitsmodus |
√ 1 Puls zum
Öffnen, 1 Puls zum Schließen |
|
Motorleistung
Einstellung |
√ Durch Drehen
des Potentio- meters im Uhrzeigersinn erhöhen Sie die Motorlei- stung und verringern die Hinderniser- kennung |
|
DUCO SAFE
Sicherheitssystem gegen Druck. In Übereinstimmung mit den EU Normen EN13241 / EN12453 |
amper-
metrischen Hinderni- serkennung. Sobald erkennt die Anlage ein Hindernisse - die Laufri- chtung wird umgekehrt |
| In Übereinstimmung mit den EU-CE-Normen | √ |
| Ausgang für zeitbestimmte Hilfsbeleuchtung (60 sek.) |
√ 24V
max 10W |
| Blinkerausgang-klemmen |
√ 24V
max 10W Blinkt schnell beim Schließen, blinkt langsam beim Öffnen |
| Ausgangsklemmen für Elektroschloss |
√ 24V dc
( Warnung: wird das Elektroschloss eine Stromver- sorgung von 24Vdc haben. Es ist daher notwendig, dass das elektrische Schloss mit einem “booster” ausgestattet ist, (der die 24Vdc Ausgangss- pannung In 24V ac um- wandelt ) |
| Eingangskontakt (NC) für lichtschranken |
√ NC
Normaler- weise ges- chlossener Kontakt. Licht- schranke nur bei Zulauf |
| Vollzyklus-START- Eingangklemmen |
√ NO
Normaler- weise geoffener Kontakt |
| Fußgängerzyklus START Eingangklemmen |
√ NO
Normaler- weise geoffener Kontakt |
|
Ausgangsklemmen
für STOP Taste (Notfall) |
√ NC
Normaler- weise geschlo- ssener Kontakt. |
|
Akku (Batterie)
Eingangklemmen |
√ |
|
Solar panel
Eingangklemmen |
√ |
|
Remote-Anzeige
Torzustand augansklemmen |
√ bei
Anschluss beispiels- weise einer Ledlampe 24V max. 10W kann man auf Distanz den Torzustand monitorieren: Licht an = Tor offen; langsames Blinken = am Öffnen; schnelles Blinken = am Schliessen; Licht aus = Tor geschlossen |
|
Inversion am Hindernis |
√ |
|
Verlangsamung
/ SOFT STOP |
√ |
Hier klicken Um die allgemeine Bedienungsanleitungherunterzuladen
EVO700 Um das Installationsdiagramm des Antrieb herunterzuladen
CTH48 Platine Schaltplan / Bedienungsanleitung
6203Roll Um das Fernbedienungsanweisungen herunterzuladen
CTH48 Sehen Sie sich das Installationsvideo an
Kundenbewertungen
