CTH48 24V

Previous Product | Next Product

CHOOSE PRODUCT VARIANT

€ 219.00EUR

Preise zzgl.22% IVA und Versandkosten Die Versandkosten hängen von der Lieferadresse und Artikel Gewicht Kurzvorschau Versandkosten: Deutschland / Österreich = ca (€12 - €24)

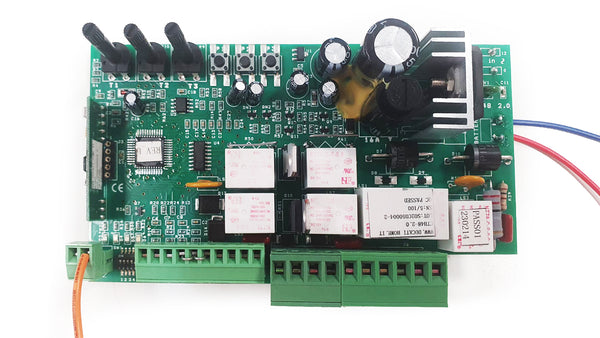

Erweiterte hochwertige 24V Elektronik-Platine 1 für e 1 oder 2-flügelig Torantrieb

bietet:

FAST SPEED schnelle Geschwindigkeit Systeme um kurze Wartezeiten und maximale Sicherheit zu garantieren

SOFT STOP + viele zusätzliche Profi-Eigenschaften kennzeichnen. Ideal für Wohn- und Gewerbezwecke.

ARS Sobald erkennt die Anlage ein Hindernisse - die Laufrichtung wird umgekehrt

DUCOSOL Technologie

Äußerst zuverlässig, kann von 3 Stromversorgung-Art versorgt werden

Vom Hauptstromversorgung 230V/50Hz ( durch transformator)
Vom Notbatterie
Vom Solarpanel

Bietet Ducati's Niedrigverbrauchs-Technologie: mit nur 0,014 A Stand-by Verbrauch sorgt für langlebige Leistungen bei jedem Wetter. Bis zu 50 Zyklen täglich garantiert auch bei schlechten Licht, mit 2 standard 12V min.7A Akku + 24V min.20W Photovoltaik Solarpanel. Keine zusätzlichen Module benötigt: alles an Bord.

100% AUTONOME NUTZUNG. Ideal für die Automatisierung eines Tores, wo die Stromversorgung nicht verfügbar ist, ist auch eine intelligente Option für bestehende Systeme zu ersetzen um eine 100% autonome Stromversorgung zu setzen. Es ermöglicht Ihnen, Ihre Autonomie und Einsparungen zu maximieren: Es vereinfacht und reduziert die Installationskosten und lass Sie bis 100,00€/jahr *sparen (*Durchschnittliche jährliche elektrische Kosten der meisten der Standard-Toröffner auf dem Markt verfügbar)

DUCO SAFE

Der Torantrieb sowie die Motorsteuerung entspricht den aktuellen EU-Normen für kraftbetätigte Tore nach DIN EN12453 und EN12445

DUCATI rolling code codierte Funkübertragung (an Bord Radio empfängt & Antennenkabel) mit seinem einzigartigen ändernden Code, geben Ihnen Frieden des Verstandes, dass Ihre Familie und Eigentum sicher ist.

MOTORKOMPATIBILITÄT:

Kompatibel mit allen 24V Antrieben von DUCATI

ZUBEHÖR KOMPATIBILITÄT:

DUCATI rolling coded codiertes Fernbedienungen,
Schlüsselschalter oder beliebiger Schaltknopf / Schleifenmelder/ Schaltknopf mit NO-Kontakt (Normalerweise offene Kontakt)
24V Lichtschranken NC-Kontakt (Normalerweise geschlossener Kontakt)
24V max 10W Blinklicht
2 x 12V min. 7A Akku In Serie verbunden
24V min. 20W Solar Panel
Externe Antenne
24V ac Elektroschloss mit BOOSTER. Warnung: die Platine bietet Elektroschloss Ausgangklemmen 24V dc. Es ist daher notwendig, dass das Elektroschloss mit einem “booster” ausgestattet ist, (der die 24Vdc Ausgangsspannung In 24V ac umwandelt )
Auf Wunsch lässt sich der Drehtorantrieb auch per Auf Wunsch lässt sich der Drehtorantrieb auch per GSM*modul steuern. Kompatibel mit dem DUCATI GSM Modul 01 und GSM INTERCOM 02

An Bord integrierte Photovoltaik-Solarpanel Stromversorgung Management (keine zusätzlichen Module benötigt) das Solarpanel kann direkt an die CTH48-Platine angeschlossen werden
An Bord integriertes Batterie-Ladegerat-Management (keine zusätzlichen Module benötigt) die Batterie kann direkt an die CTH48-Platine angeschlossen werden
Der CTH48 ist so konzipiert, dass er mit Standard-Solarmodulen und standard Batterien betrieben werden kann, die auf dem Markt bei niedrigen Kosten zugänglich sind. Die Verwendung von teuren kundenspezifischen Batterien wird nicht von Ducati auferlegt
Bietet 2 Arbeitsmodus: "Schritt/Schritt" (1 Puls zum Öffnen, 1 Puls zum Schließen) oder mit Automatische Schließen mit einstellbare Pausenzeit 1-100 Sekunden
Einstellung der Motorleistung / Empfindlichkeit bei Hindernis.
Elektronische Hinderniserkennung: stoppt und umdrehet das Drehtor, sobald es auf ein Hindernis trifft und schützt so Personen und Gegenstände im Fahrbereich des Tores. Gemäß EN 13241 &12453
Fußgängerfunktion: ermöglicht eine Teilöffnung des Drehtores, um Fußgänger passieren zu lassen. Diese Funktion kann per Fernbedienung oder drahtgebundener Steuerung gesteuert werden (zB durch einen Schlüsselschalter)
Ausgangklemmen fur Notfall STOP des Antrieb (NC Kontakt). Diese Funktion kann Schalter Tastegesteruert werden.
Einfache Selbstlagerung der Fernbedienungen durch Drücken einer Taste
Ausgangklemmen für gartenlicht oder Tor-Statusanzeige. Licht an = Tor ist offen; Licht aus = Tor ist geschlossen; Schnell blinkendes Licht = Tor schließt; Langsam blinkendes Licht = Tor öffnet sich.
Blatt-Phasenverschiebungsphasen-Zeiteinstellung: notwendig bei einem 2-Flügeltor mit unterschiedlichen Öffnungswinkeln.
Made in Italy - im Unternehmen hergestellt, um hohe Qualität und Zuverlässigkeit zu garantieren.
Kundendienst und Unterstützung direkt vom Hersteller ohne Vermittler, um eine schnelle und sofortige Lösung für jeden Bedarf zu bieten.
CE-Konformität: Produkt zertifiziert auf allen Punkten der aktuellen europäischen Vorschriften. NEMKO/ INTERTEK/ TÜV Testberichte und Zertifikate auf Anfrage erhältlich
Völlig im Haus entworfene Software und Hardware konzentrieren sich auf den Niedrig Energieverbrauch und die Aufmerksamkeit auf die absolute Zuverlässigkeit mit innovativen Komponenten der neuesten Generation als unser hochwertiger Funkempfänger-Hybrid

CTH48 24V Technische Daten

Hauptstrom- versorgung	kann von 3 Stromver- sorgung-Art versorgt werden: A) Vom Hauptstromver- sorgung 230V/50Hz (durch transfor- mator); B) Vom Not- batterie 2x 12V min.7A (Akku); C) Vom Solarpanel 24V min. 20W
Systembetrie- bsspannung	24V
Akkuladegerät	√ am Bord
Sicherung	√10AF
Nutzung am Tor mit 1 oder 2 Flügel	√
Ausgang Spannun- gsversorgung für externe Geräte	24V
Verbrauch in stand-by	14mA (0,014A)
Funkempfänger	2 Kanäle (1 für volle Zyklusöffnung, 1 für Fußgän- geröffnung)
Speicherplätze für Handsender	20
Protokoll Funkübertragung	DUCATI rolling code
Frequenz	433,92MHz
Selbstlernende Fernbedienung	√
Antenne Kabel auf der Platine	√
Ausgang für externe Antenne	√
Automatische Schließfunktion	√ mit einstellbarer zeit 1-100 sec.
Schritt / Schritt Arbeitsmodus	√ 1 Puls zum Öffnen, 1 Puls zum Schließen
Motorleistung Einstellung	√ Durch Drehen des Potentio- meters im Uhrzeigersinn erhöhen Sie die Motorlei- stung und verringern die Hinderniser- kennung
DUCO SAFE Sicherheitssystem gegen Druck. In Übereinstimmung mit den EU Normen EN13241 / EN12453	amper- metrischen Hinderni- serkennung. Sobald erkennt die Anlage ein Hindernisse - die Laufri- chtung wird umgekehrt
In Übereinstimmung mit den EU-CE-Normen	√
Ausgang für zeitbestimmte Hilfsbeleuchtung (60 sek.)	√ 24V max 10W
Blinkerausgang-klemmen	√ 24V max 10W Blinkt schnell beim Schließen, blinkt langsam beim Öffnen
Ausgangsklemmen für Elektroschloss	√ 24V dc ( Warnung: wird das Elektroschloss eine Stromver- sorgung von 24Vdc haben. Es ist daher notwendig, dass das elektrische Schloss mit einem “booster” ausgestattet ist, (der die 24Vdc Ausgangss- pannung In 24V ac um- wandelt )
Eingangskontakt (NC) für lichtschranken	√ NC Normaler- weise ges- chlossener Kontakt. Licht- schranke nur bei Zulauf
Vollzyklus-START- Eingangklemmen	√ NO Normaler- weise geoffener Kontakt
Fußgängerzyklus START Eingangklemmen	√ NO Normaler- weise geoffener Kontakt
Ausgangsklemmen für STOP Taste (Notfall)	√ NC Normaler- weise geschlo- ssener Kontakt.
Akku (Batterie) Eingangklemmen	√
Solar panel Eingangklemmen	√
Remote-Anzeige Torzustand augansklemmen	√ bei Anschluss beispiels- weise einer Ledlampe 24V max. 10W kann man auf Distanz den Torzustand monitorieren: Licht an = Tor offen; langsames Blinken = am Öffnen; schnelles Blinken = am Schliessen; Licht aus = Tor geschlossen
Inversion am Hindernis	√
Verlangsamung / SOFT STOP	√
